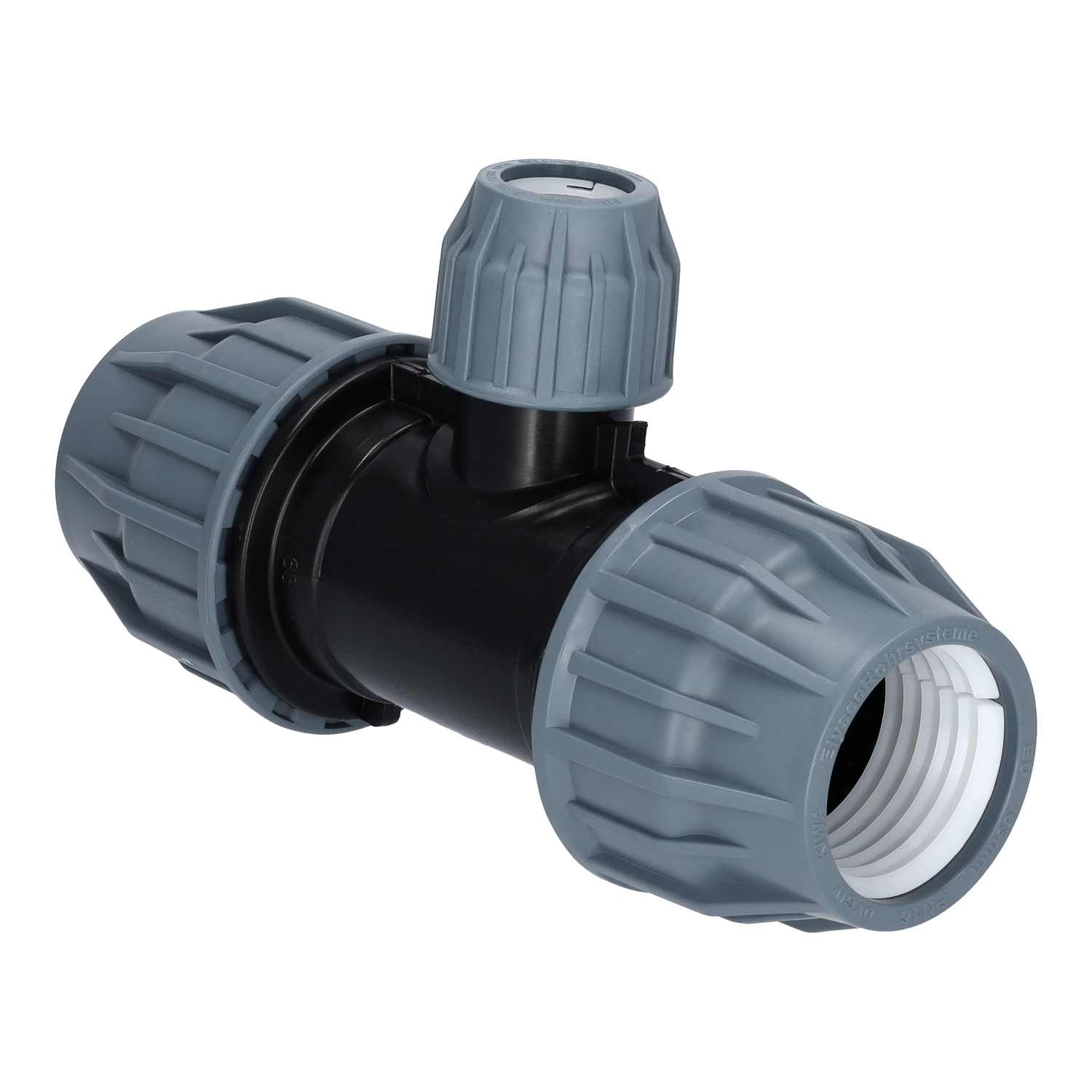

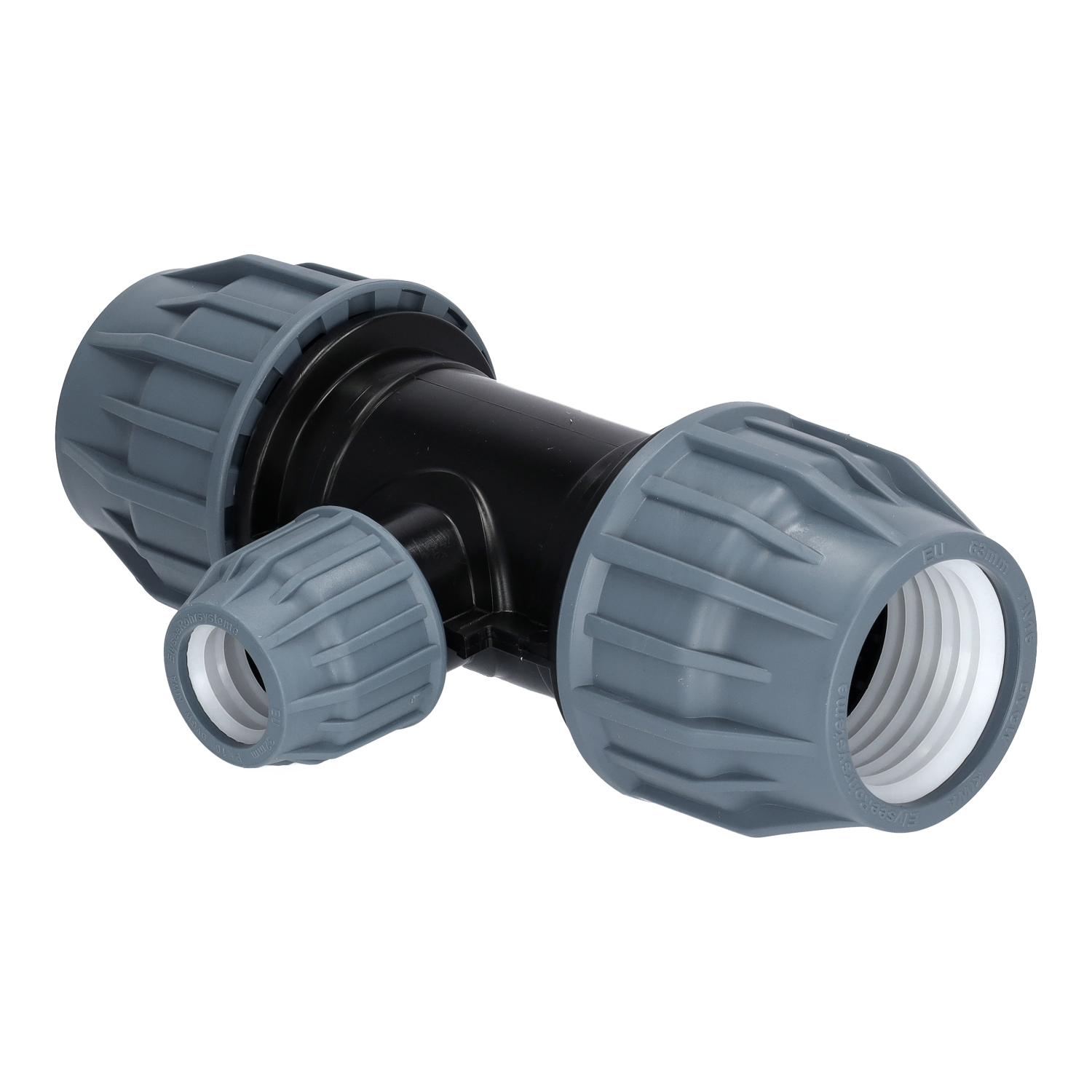

PN16 PP T-Stück klemm x klemm reduziert x klemm DVGW – sichere reduzierte Abzweigverbindung für PE-Druckleitungen
Das PP T-Stück reduziert klemm x klemm reduziert x klemm PN16 wird eingesetzt, wenn aus einer größeren PE-Hauptleitung ein kleinerer Abzweig versorgt werden soll. Damit lassen sich Tropfleitungen, Nebenstränge oder Verbraucher mit kleinerem Rohrdurchmesser direkt und ohne zusätzliche Reduzierfittings anbinden.
Produktmerkmale ▼
-
90° T-Form mit reduzierter Abzweig - ideal für Abzweigungen von großer Hauptleitung auf kleinere Verbraucherkreise
-
Klemm x Klemm reduziert x Klemm - Übergang von größerem auf kleineren Rohrdurchmesser in einem Fitting
-
Sichere Abdichtung durch innenliegenden O-Ring - sofort druckdicht nach Montage
-
PN16 / 16 bar Druckfestigkeit – zuverlässig für anspruchsvolle Druckanwendungen
-
DVGW-zertifiziert – für Trinkwasserinstallationen zugelassen (bei Einsatz DVGW-zertifizierter Komponenten)
-
UV-, Ozon- & witterungsbeständig – ideal für dauerhafte Außeninstallationen
-
Korrosionsfreies PP-Polypropylen aus europäischer Fertigung – langlebig & absolut zuverlässig
-
Einfache, schnelle Montage ohne Schweißen oder Strom – jederzeit wieder lösbar
-
Geeignet für Wasser, Druckluft, Schmutzwasser, Schlamm und schwach chemische Medien
⚠ Hinweis: Nicht geeignet für Warmwasser, Heizungsanlagen oder Dauertemperaturen über 40 °C.
Einsatzbereiche & kompatible Medien ▼
Diese Kupplung eignet sich für die Verbindung von PE-Druckrohren in folgenden Anwendungen:
| Anwendung |
Medien |
| Bewässerungsanlagen (Garten, GALABau, Landwirtschaft) |
Wasser |
| Hauswasserwerke, Brunnenleitungen, Zisternen, Filtertechnik |
Trinkwasser* |
| Außenwasserstellen, IBC-Technik, Gartenleitungen |
Regen- & Grauwasser |
| Technische Anlagen & Industrie |
Druckluft, Schmutzwasser, salzhaltige & chlorhaltige Flüssigkeiten, schwach chemische & alkalische Lösungen |
* Trinkwasser nur bei Einsatz von DVGW-zertifizierten Komponenten im Gesamtsystem.
Passendes Zubehör ▼
| Zubehör |
Nutzen & Vorteile |
| PE-Druckrohr |
Perfekte Passung zu PN16 Klemmkupplungen — ideal für Neuverlegung, Erweiterung und Reparaturen |
| Montageschlüssel für PP Klemmkupplungen |
Gleichmäßiges Festziehen bei engen Platzverhältnissen oder großen Dimensionen — verhindert Überdrehen und schont die Dichtung |
| Rohrschere für PE-Rohre |
Sauberer, gerader Schnitt — keine gequetschten Rohrenden, optimale Voraussetzung für perfekte Dichtheit |
| Entgrater für PE-Druckrohre |
Entfernt scharfe Kanten — erleichtert das Einschieben über den O-Ring und verlängert die Lebensdauer der Dichtung |
FAQ – Fragen & Antwort ▼
?
WARUM EIN T-STÜCK REDUZIERT UND KEINE SEPARATEN REDUZIERFITTINGS NUTZEN?
▼
Das reduzierte T-Stück PN16 spart Platz und Fittings, weil Reduzierung und Abzweigung in einem Bauteil kombiniert sind. Das reduziert potenzielle Leckstellen, vereinfacht die Montage und sorgt für eine übersichtliche Rohrführung.
?
IST DAS T-STÜCK REDUZIERT FÜR TROPF- ODER FEINVERTEILERLEITUNGEN GEEIGNET?
▼
Ja, es wird häufig genutzt, um aus einer größeren Versorgungsleitung kleinere Stränge zu speisen, z. B. Tropfbewässerung, Mikrosprüher oder schmal dimensionierte Seitenleitungen. Die Reduzierung hilft, Durchfluss und Druck passend für die Verbraucher einzustellen.
?
KANN ICH TROTZ REDUZIERUNG NOCH GENÜGEND WASSERMENGE AM ABZWEIG ANLIEGEN HABEN?
▼
Ja, sofern der kleinere Leitungsquerschnitt zur benötigten Wassermenge passt. Für mehrere Verbraucher am gleichen Abzweig sollte die Dimensionierung im Vorfeld geprüft werden, damit die Reduzierung zur geplanten Bewässerungs- oder Wasserabnahmeleistung passt.
➔ Zum großen FAQ mit allen Fragen rund um PP Klemmkupplungen
Größenhinweis ▼
Für eine absolut dichte Verbindung muss die Größe des Fittings exakt zur Größe des PE-Rohres passen.
Wichtig: PE-Druckrohre werden über den Außendurchmesser angegeben, Klemmkupplungen über den passenden Innendurchmesser.
➔ Außendurchmesser des PE-Rohrs = benötigte Kupplungsgröße
(z. B. 20 mm PE-Rohr → 20 mm PP T-Stück)
Montagehinweis ▼
Das PE-Rohr bis zum inneren Anschlag in die Kupplung einschieben – dabei bewusst über den Widerstand des O-Rings drücken, damit dieser vollständig anliegen kann. Anschließend die Überwurfmutter handfest anziehen.
Nicht mit übermäßiger Kraft oder Werkzeug überdrehen, da sonst die Dichtung beschädigt werden kann.
➔ Zur ausführlichen Montageanleitung auf der Kategorieseite PP-Klemmkupplungen PN16
Angaben zur Produktsicherheit ▼
Marke: Elysee
Herstellungsort: Zypern
Herstellerinformationen
STEMAX-Wassertechnik
Rothamer Str. 1
94377 Steinach
www.stemax-wassertechnik.de
info@stemax-wassertechnik.de
.jpg "Grafik, die fünf Haupteigenschaften einer PP-Klemmkupplung zeigt. Aufgelistet sind: DVGW-Trinkwasserzertifizierung, Wetter-, UV- und Ozonbeständigkeit, einfache und sichere Handhabung, ein Arbeitsdruck von 16 bar bei 20 °C sowie die Herstellung aus zertif")

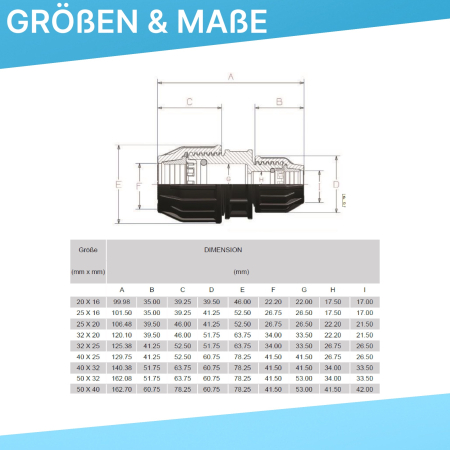

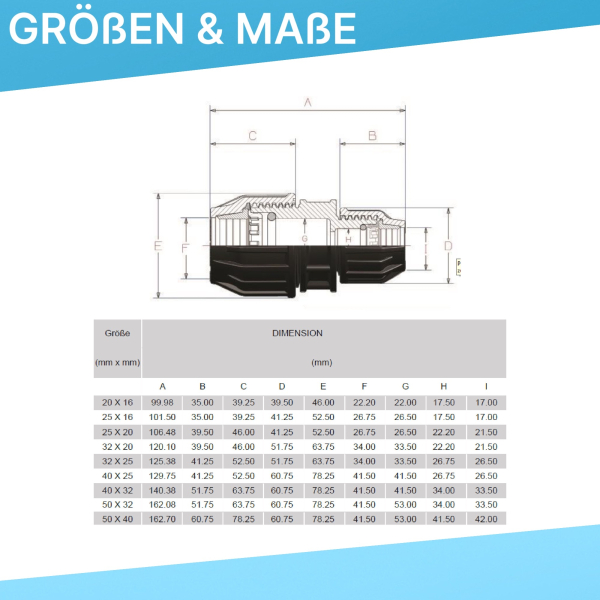

.jpg "Technische Darstellung einer PP-Klemmkupplung in Frontansicht. Die Skizze zeigt die relevanten Maße der Kupplung, darunter Länge, Höhe sowie Innen- und Außendurchmesser der Verschraubung. Die einzelnen Maße sind mit Pfeilstrichen und zugeordneten Buchstab")
