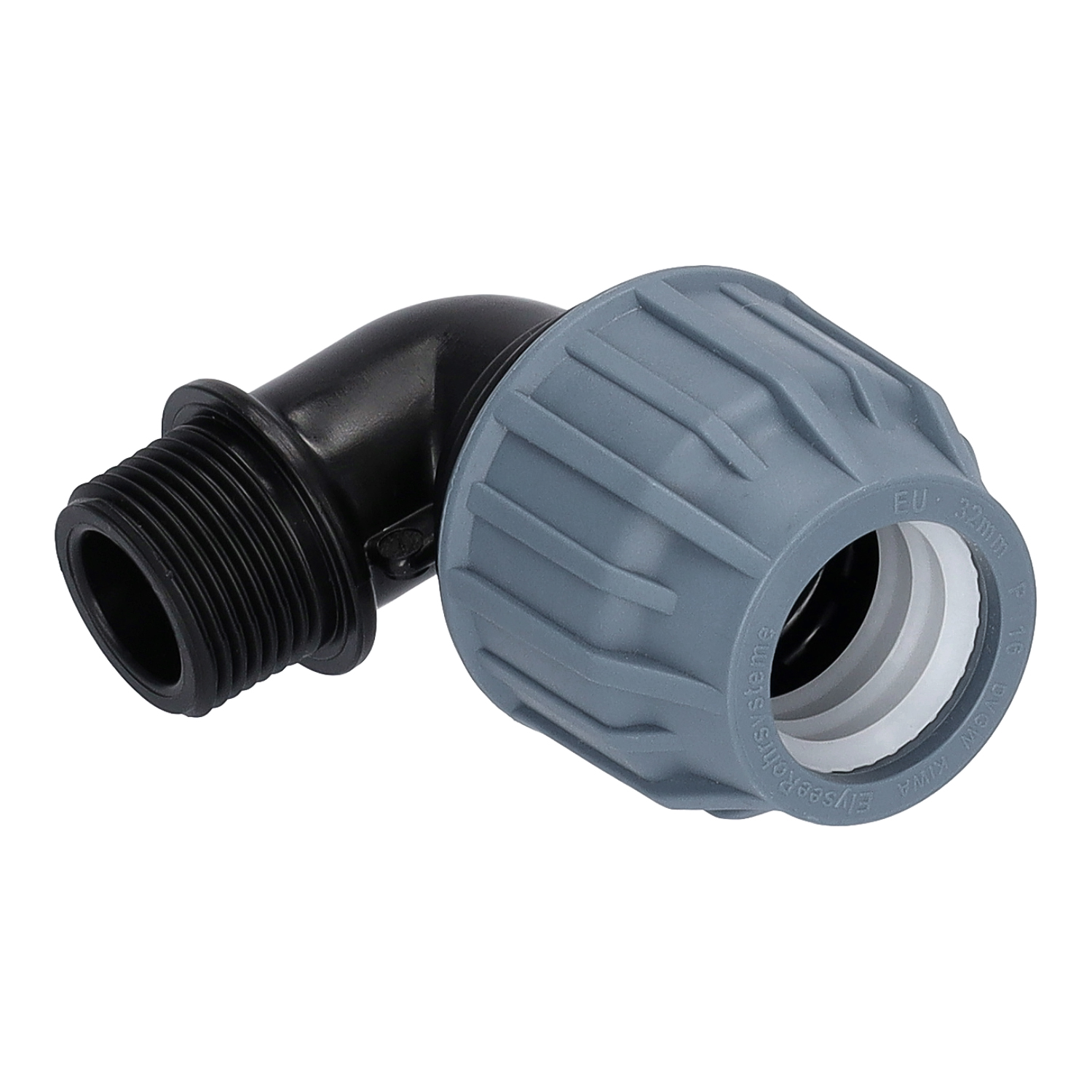

PN16 PP Winkel klemm x AG DVGW – druckdichter Winkelübergang von PE-Druckleitung auf Außengewinde
Der PP Winkel klemm x AG PN16 verbindet PE-Druckrohrleitungen im 90-Grad-Winkel mit Bauteilen, die ein Innengewinde besitzen, z. B. Armaturen, Verteiler, Pumpenanschlüsse oder IBC-Übergänge. Er ist ideal, wenn Richtungsänderung und druckfester Gewindeübergang in einem Fitting benötigt werden.
Produktmerkmale ▼
-
90° L-Form mit Gewindeanschluss - ideal für kompakte Richtungswechsel zu Armaturen, Pumpen & Verteilertechnik
-
Klemm x Außengewinde AG - zur Verbindung zwischen PE-Druckrohr und Bauteilen mit Innengewinde
-
Sichere Abdichtung durch innenliegenden O-Ring - sofort druckdicht nach Montage (⚠ O-Ring nur in der Klemmverschraubung, die Gewindeverbindung muss zusätzlich abgedichtet werden)
-
PN16 / 16 bar Druckfestigkeit – zuverlässig für anspruchsvolle Druckanwendungen
-
DVGW-zertifiziert – für Trinkwasserinstallationen zugelassen (bei Einsatz DVGW-zertifizierter Komponenten)
-
UV-, Ozon- & witterungsbeständig – ideal für dauerhafte Außeninstallationen
-
Korrosionsfreies PP-Polypropylen aus europäischer Fertigung – langlebig & absolut zuverlässig
-
Einfache, schnelle Montage ohne Schweißen oder Strom – jederzeit wieder lösbar
-
Geeignet für Wasser, Druckluft, Schmutzwasser, Schlamm und schwach chemische Medien
⚠ Hinweis: Nicht geeignet für Warmwasser, Heizungsanlagen oder Dauertemperaturen über 40 °C.
Einsatzbereiche & kompatible Medien ▼
Diese Kupplung eignet sich für die Verbindung von PE-Druckrohren in folgenden Anwendungen:
| Anwendung |
Medien |
| Bewässerungsanlagen (Garten, GALABau, Landwirtschaft) |
Wasser |
| Hauswasserwerke, Brunnenleitungen, Zisternen, Filtertechnik |
Trinkwasser* |
| Außenwasserstellen, IBC-Technik, Gartenleitungen |
Regen- & Grauwasser |
| Technische Anlagen & Industrie |
Druckluft, Schmutzwasser, salzhaltige & chlorhaltige Flüssigkeiten, schwach chemische & alkalische Lösungen |
* Trinkwasser nur bei Einsatz von DVGW-zertifizierten Komponenten im Gesamtsystem.
Passendes Zubehör ▼
| Zubehör |
Nutzen & Vorteile |
| PE-Druckrohr |
Perfekte Passung zu PN16 Klemmkupplungen — ideal für Neuverlegung, Erweiterung und Reparaturen |
| Montageschlüssel für PP Klemmkupplungen |
Gleichmäßiges Festziehen bei engen Platzverhältnissen oder großen Dimensionen — verhindert Überdrehen und schont die Dichtung |
| Rohrschere für PE-Rohre |
Sauberer, gerader Schnitt — keine gequetschten Rohrenden, optimale Voraussetzung für perfekte Dichtheit |
| Entgrater für PE-Druckrohre |
Entfernt scharfe Kanten — erleichtert das Einschieben über den O-Ring und verlängert die Lebensdauer der Dichtung |
FAQ – Fragen & Antwort ▼
?
FÜR WELCHE ANWENDUNGEN WIRD DER WINKEL KLEMM X AG TYPISCH EINGESETZT?
▼
Der PP Winkel klemm x AG PN16 wird genutzt, um PE-Druckleitungen mit Armaturen, Verteilern, Pumpenanschlüssen oder IBC-Adaptern mit Innengewinde zu verbinden. Er eignet sich besonders für Bewässerungssysteme, Hauswasserwerke und technische Anlagen mit begrenztem Platz.
?
HÄLT DAS AUSSENGEWINDE AUCH BEI HOHEN STARTDRÜCKEN UND PUMPENSCHALTUNGEN DICHT?
▼
Ja, bei fachgerechter Abdichtung und korrekt gewählter Gewindegröße bleibt die Verbindung auch bei wiederkehrenden Druckstößen stabil. Wichtig ist, das Gewinde gleichmäßig einzudrehen und nicht zu überdrehen, damit die Dichtfläche optimal arbeitet.
?
KANN ICH DEN WINKEL NACH DER MONTAGE NOCH ETWAS NACHJUSTIEREN?
▼
Ja, nach dem Lösen der Klemmverbindung kann das Rohr neu ausgerichtet und der Winkel angepasst werden. Anschließend wird wieder handfest verschraubt – so bleibt die Verbindung dauerhaft dicht und die Ausrichtung passt zur Einbausituation.
➔ Zum großen FAQ mit allen Fragen rund um PP Klemmkupplungen

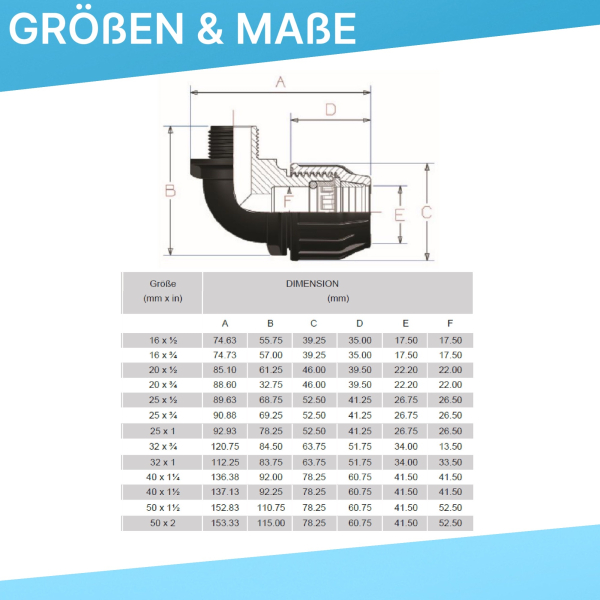

Größenhinweis ▼
Für eine absolut dichte Verbindung muss die Größe des Fittings exakt zur Größe des PE-Rohres passen.
Wichtig: PE-Druckrohre werden über den Außendurchmesser angegeben, Klemmkupplungen über den passenden Innendurchmesser.
➔ Außendurchmesser des PE-Rohrs = benötigte Kupplungsgröße
(z. B. 40 mm PE-Rohr → 40 mm PP-Winkel)
Montagehinweis ▼
Das PE-Rohr bis zum inneren Anschlag in die Kupplung einschieben – dabei bewusst über den Widerstand des O-Rings drücken, damit dieser vollständig anliegen kann. Anschließend die Überwurfmutter handfest anziehen.
Nicht mit übermäßiger Kraft oder Werkzeug überdrehen, da sonst die Dichtung beschädigt werden kann.
➔ Zur ausführlichen Montageanleitung auf der Kategorieseite PP-Klemmkupplungen PN16
Angaben zur Produktsicherheit ▼
Marke: Elysee
Herstellungsort: Zypern
