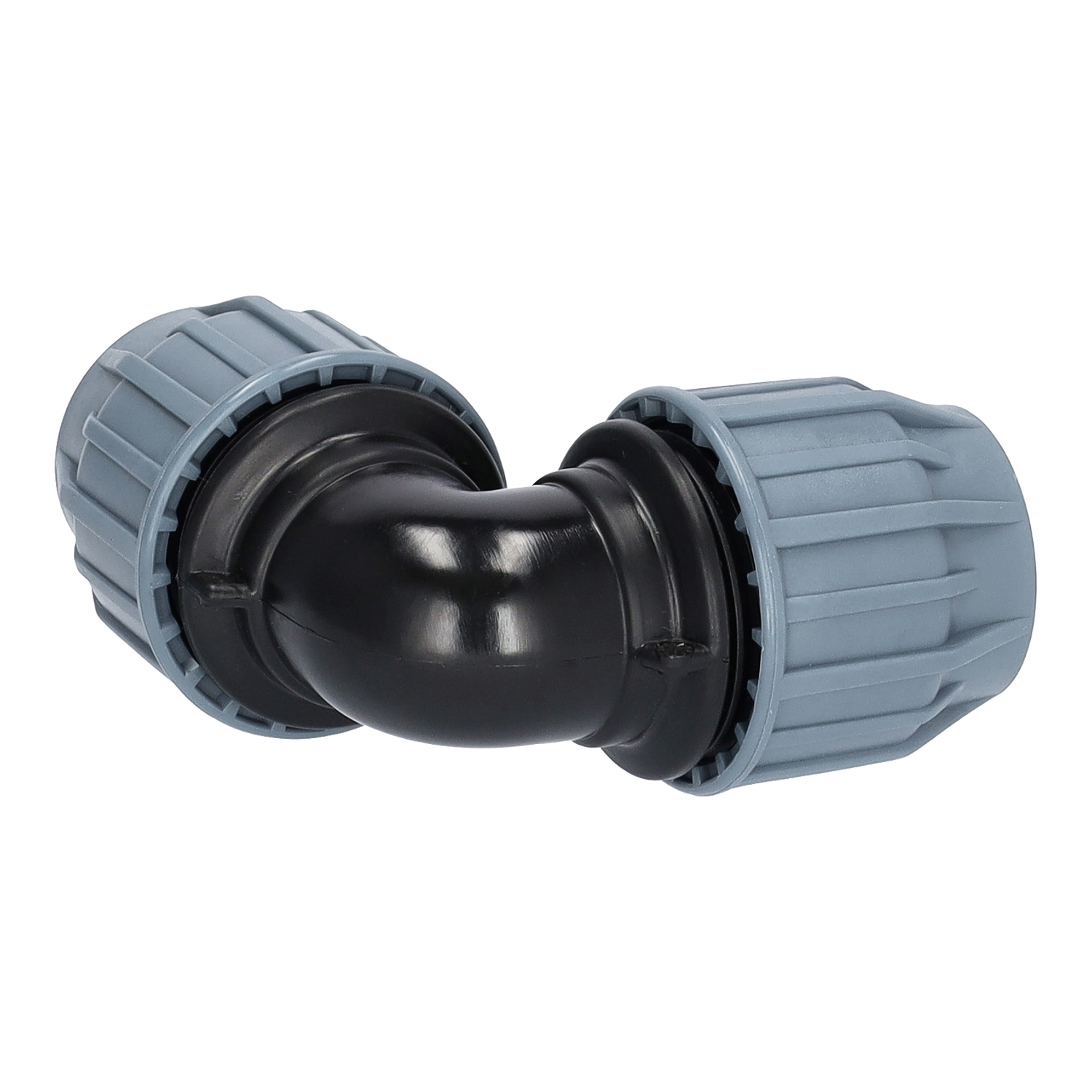

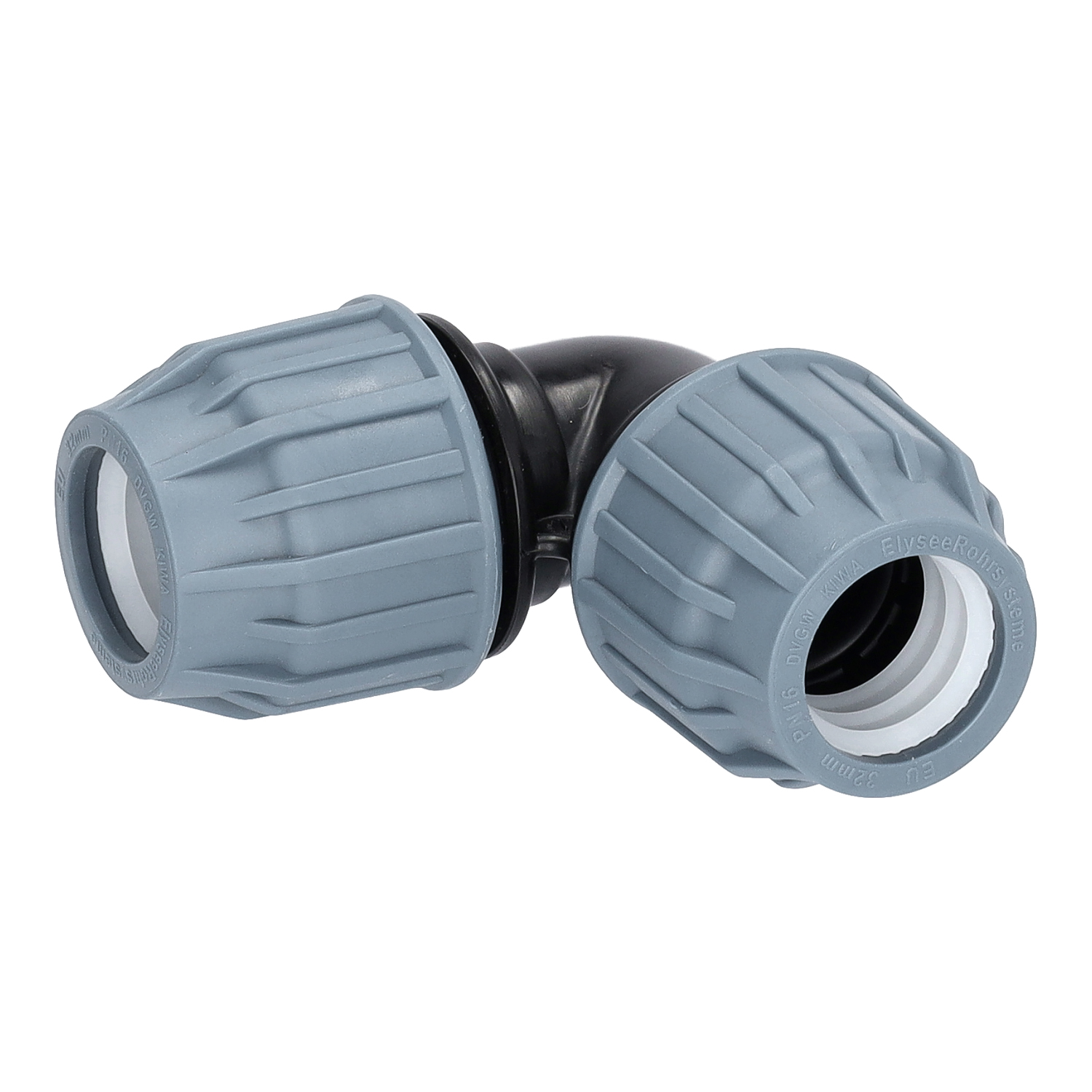

PN16 PP Winkel klemm x klemm DVGW – sichere Rohrverbindung für PE-Druckleitungen
Der PP Winkel klemm x klemm PN16 ermöglicht eine druckstabile 90-Grad-Richtungsänderung in PE-Druckleitungen – ganz ohne Schweißen oder Spezialwerkzeuge. Er wird z.B. eingesetzt, wenn Rohrsysteme entlang von Mauern, Gebäuden oder um Hindernisse geführt werden sollen, z. B. in Bewässerungsanlagen, Hauswasserwerken, Brunnenleitungen oder technischen Drucksystemen.
Produktmerkmale ▼
-
90° L-Fom - Richtungsänderung der PE-Leitung im rechten Winkel
-
Klemm x Klemm - Verbindung zweier PE-Druckrohre mit Klemmtechnik
-
Sichere Abdichtung durch innenliegenden O-Ring - sofort druckdicht nach Montage
-
PN16 / 16 bar Druckfestigkeit – zuverlässig für anspruchsvolle Druckanwendungen
-
DVGW-zertifiziert – für Trinkwasserinstallationen zugelassen (bei Einsatz DVGW-zertifizierter Komponenten)
-
UV-, Ozon- & witterungsbeständig – ideal für dauerhafte Außeninstallationen
-
Korrosionsfreies PP-Polypropylen aus europäischer Fertigung – langlebig & absolut zuverlässig
-
Einfache, schnelle Montage ohne Schweißen oder Strom – jederzeit wieder lösbar
-
Geeignet für Wasser, Druckluft, Schmutzwasser, Schlamm und schwach chemische Medien
⚠ Hinweis: Nicht geeignet für Warmwasser, Heizungsanlagen oder Dauertemperaturen über 40 °C.
Einsatzbereiche & kompatible Medien ▼
Diese Kupplung eignet sich für die Verbindung von PE-Druckrohren in folgenden Anwendungen:
| Anwendung |
Medien |
| Bewässerungsanlagen (Garten, GALABau, Landwirtschaft) |
Wasser |
| Hauswasserwerke, Brunnenleitungen, Zisternen, Filtertechnik |
Trinkwasser* |
| Außenwasserstellen, IBC-Technik, Gartenleitungen |
Regen- & Grauwasser |
| Technische Anlagen & Industrie |
Druckluft, Schmutzwasser, salzhaltige & chlorhaltige Flüssigkeiten, schwach chemische & alkalische Lösungen |
* Trinkwasser nur bei Einsatz von DVGW-zertifizierten Komponenten im Gesamtsystem.
Passendes Zubehör ▼
| Zubehör |
Nutzen & Vorteile |
| PE-Druckrohr |
Perfekte Passung zu PN16 Klemmkupplungen — ideal für Neuverlegung, Erweiterung und Reparaturen |
| Montageschlüssel für PP Klemmkupplungen |
Gleichmäßiges Festziehen bei engen Platzverhältnissen oder großen Dimensionen — verhindert Überdrehen und schont die Dichtung |
| Rohrschere für PE-Rohre |
Sauberer, gerader Schnitt — keine gequetschten Rohrenden, optimale Voraussetzung für perfekte Dichtheit |
| Entgrater für PE-Druckrohre |
Entfernt scharfe Kanten — erleichtert das Einschieben über den O-Ring und verlängert die Lebensdauer der Dichtung |
FAQ – Fragen & Antwort ▼
?
VERLIERT DER 90° WINKEL SPÜRBAR DRUCK?
▼
Nein — ein PP Winkel klemm x klemm PN16 verursacht keinen nennenswerten Druckverlust, wenn er korrekt montiert wird. Der Winkel führt lediglich eine 90-Grad-Richtungsänderung im PE-Druckrohrsystem durch, ohne den Druckbereich oder die Förderleistung der Pumpe zu reduzieren.
Wichtig für optimalen Durchfluss: Rohr vollständig einschieben und die Überwurfmutter handfest anziehen.
?
KANN MAN DEN PP WINKEL SPÄTER NEU AUSRICHTEN ODER DREHEN ?
▼
Ja — der Winkel kann neu positioniert oder gedreht werden, solange die Überwurfmutter vorher gelöst wird. Nach der Neuausrichtung einfach wieder handfest festziehen, und die Verbindung bleibt weiterhin druckdicht und sicher.
Tipp: Beim Ausrichten darauf achten, dass das Rohr vollständig eingeschoben bleibt und der O-Ring nicht verkantet.
?
KANN DER PP WINKEL VERWENDET WERDEN, UM LEITUNGEN UM ENGE HINDERNISSE HERUMZUFÜHREN (Z. B. MAUERVORSPRÜNGE ODER SCHÄCHTE)
?
▼
Ja — der 90-Grad-Winkel ist speziell für platzsparende Richtungsänderungen entwickelt.
Er verhindert, dass PE-Rohre stark gebogen oder mechanisch belastet werden müssen, und ermöglicht eine saubere und professionell geführte Leitungsführung, selbst in engen Technikbereichen.
➔ Zum großen FAQ mit allen Fragen rund um PP Klemmkupplungen

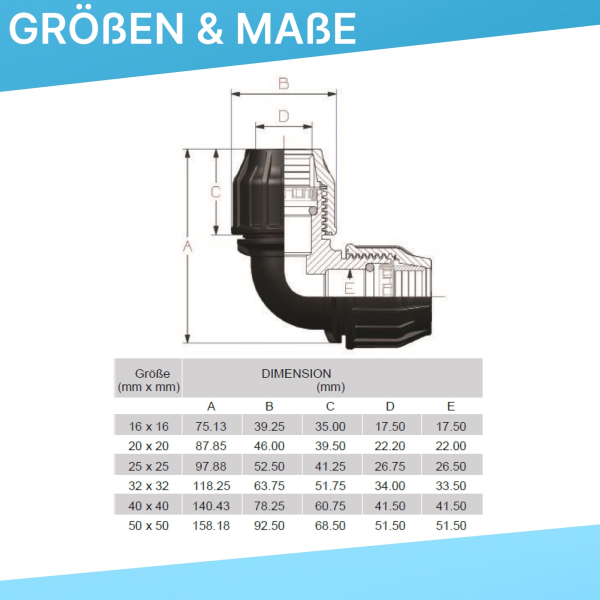

Größenhinweis ▼
Für eine absolut dichte Verbindung muss die Größe des Winkels exakt zur Größe des PE-Druckrohres passen.
Wichtig: PE-Rohre werden über den Außendurchmesser angegeben, Klemmkupplungen über den passenden Innendurchmesser.
➔ Außendurchmesser des PE-Rohrs = benötigte Kupplungsgröße
(z. B. 25 mm PE-Rohr → 25 mm PP-Winkel)
Montagehinweis ▼
Das PE-Rohr bis zum inneren Anschlag in den schwarzen Fittingkörper einschieben – dabei bewusst über den Widerstand des O-Rings drücken, damit dieser vollständig anliegen kann. Anschließend die Überwurfmutter handfest anziehen.
Nicht mit übermäßiger Kraft oder Werkzeug überdrehen, da sonst die Dichtung beschädigt und undicht werden kann.
➔ Zur ausführlichen Montageanleitung auf der Kategorieseite PP-Klemmkupplungen PN16
Angaben zur Produktsicherheit ▼
Marke: Elysee
Herstellungsort: Zypern
Herstellerinformationen
STEMAX-Wassertechnik
Rothamer Str. 1
94377 Steinach
www.stemax-wassertechnik.de
