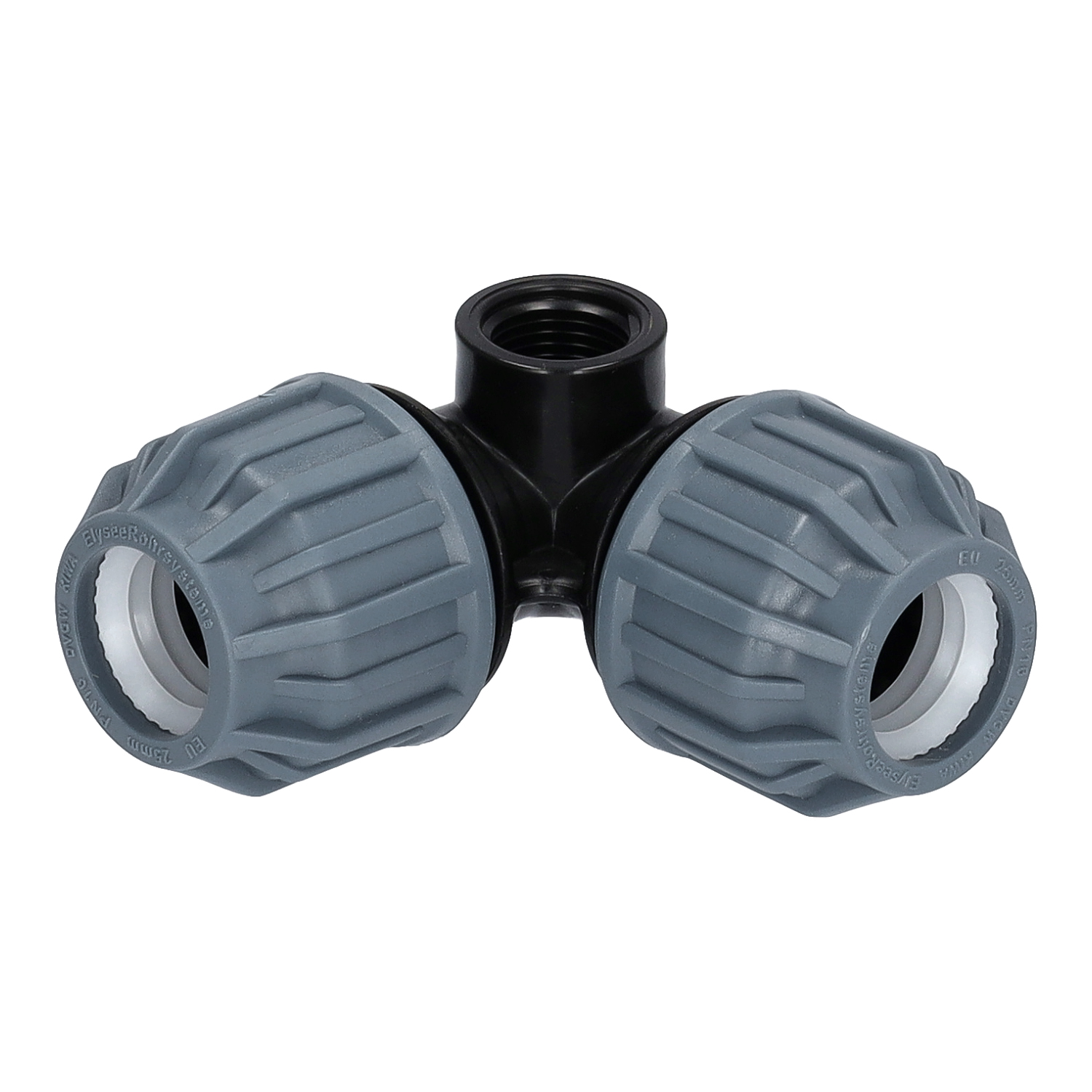

Preview: PP-Klemmkupplung mit schwarzem Fittingkörper und blauer Verschraubung vor weißem Hintergrund. Die Darstellung dient als neutrales Produktfoto und repräsentiert eine beliebige Ausführung der Klemmkupplungsserie.

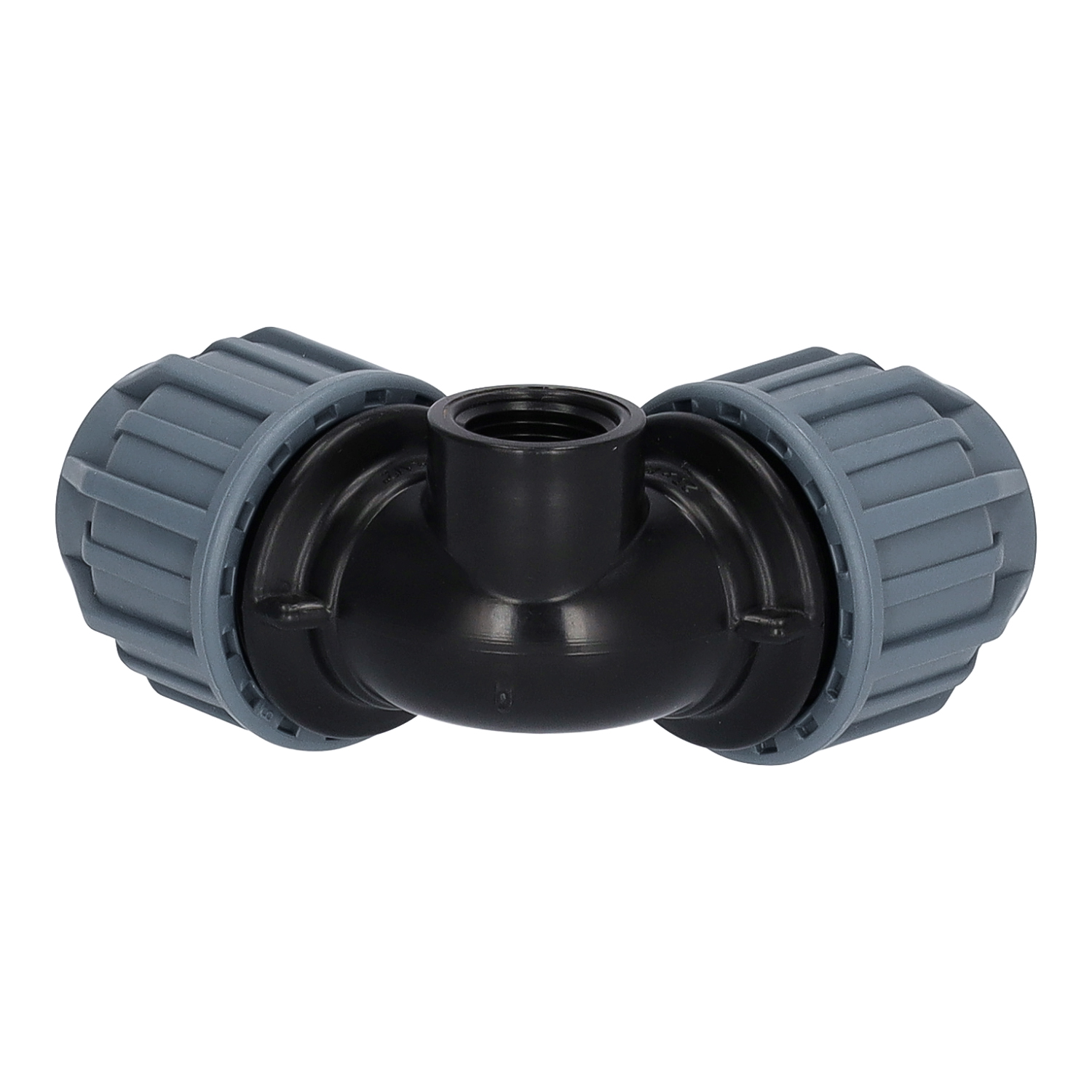

Preview: Produktbild auf weißem Hintergrund. PP Winkel klemm x klemm mit seitlichem IG. Rückseite.

Preview: Grafik, die fünf Haupteigenschaften einer PP-Klemmkupplung zeigt. Aufgelistet sind: DVGW-Trinkwasserzertifizierung, Wetter-, UV- und Ozonbeständigkeit, einfache und sichere Handhabung, ein Arbeitsdruck von 16 bar bei 20 °C sowie die Herstellung aus zertif

Preview: Illustration des Aufbaus einer PP-Klemmkupplung, bei der alle Bauteile einzeln dargestellt und vertikal übereinander angeordnet sind. Sichtbar sind: der Fittingkörper aus zertifizierten Rohrmaterialien in höchster Qualität, ein trinkwasserzertifizierter O

Preview: Geteilte Darstellung: Auf der linken Bildhälfte verbindet eine PP-Klemmkupplung zwei PE-Rohre im Erdreich, sichtbar als Teil eines stabilen unterirdischen Rohrsystems. Auf der rechten Seite wird ein Rasen intensiv bewässert, um den Einsatz der Kupplung im

Preview: Grafik mit den wichtigsten Einsatzbereichen von PP-Klemmkupplungen: Golf- und Sportplätze, Haus- und Gartenanlagen, Tier- und Reitanlagen sowie Anwendungen in der Landwirtschaft. Die genannten Bereiche sind als übersichtliche Textpunkte dargestellt und we

Preview: Darstellung der Hauptfördermedien einer PP-Klemmkupplung. Aufgelistet sind Schlämme, Druckluft, Wasser, chemische Lösungen und gasförmige Brennstoffe. Die Begriffe werden jeweils durch ein passendes Symbolbild visuell unterstützt.

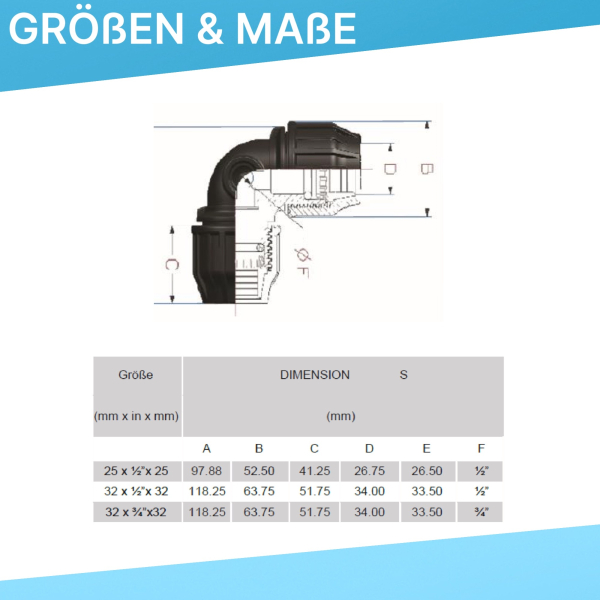

Preview: Technische Darstellung einer PP-Klemmkupplung in Frontansicht. Die Skizze zeigt die relevanten Maße der Kupplung, darunter Länge, Höhe sowie Innen- und Außendurchmesser der Verschraubung. Die einzelnen Maße sind mit Pfeilstrichen und zugeordneten Buchstab

Preview: Montagegrafik einer PP-Klemmkupplung. Von oben nach unten ist zu sehen, wie die Kupplung geschlossen aussieht, anschließend geöffnet und auf ein Rohr aufgeschoben wird und schließlich vollständig montiert auf dem Rohr verschraubt ist. Rechts daneben stehe

PP 90° Winkel mit seitlichem IG PN16 DVGW - Klemm x Innengewinde x Klemm (25-32 mm) für PE-Druckrohre

Mobile Preview: PP-Klemmkupplung mit schwarzem Fittingkörper und blauer Verschraubung vor weißem Hintergrund. Die Darstellung dient als neutrales Produktfoto und repräsentiert eine beliebige Ausführung der Klemmkupplungsserie.

Mobile Preview: Produktbild auf weißem Hintergrund. PP Winkel klemm x klemm mit seitlichem IG. Rückseite.

Mobile Preview: Grafik, die fünf Haupteigenschaften einer PP-Klemmkupplung zeigt. Aufgelistet sind: DVGW-Trinkwasserzertifizierung, Wetter-, UV- und Ozonbeständigkeit, einfache und sichere Handhabung, ein Arbeitsdruck von 16 bar bei 20 °C sowie die Herstellung aus zertif

Mobile Preview: Illustration des Aufbaus einer PP-Klemmkupplung, bei der alle Bauteile einzeln dargestellt und vertikal übereinander angeordnet sind. Sichtbar sind: der Fittingkörper aus zertifizierten Rohrmaterialien in höchster Qualität, ein trinkwasserzertifizierter O

Mobile Preview: Geteilte Darstellung: Auf der linken Bildhälfte verbindet eine PP-Klemmkupplung zwei PE-Rohre im Erdreich, sichtbar als Teil eines stabilen unterirdischen Rohrsystems. Auf der rechten Seite wird ein Rasen intensiv bewässert, um den Einsatz der Kupplung im

Mobile Preview: Grafik mit den wichtigsten Einsatzbereichen von PP-Klemmkupplungen: Golf- und Sportplätze, Haus- und Gartenanlagen, Tier- und Reitanlagen sowie Anwendungen in der Landwirtschaft. Die genannten Bereiche sind als übersichtliche Textpunkte dargestellt und we

Mobile Preview: Darstellung der Hauptfördermedien einer PP-Klemmkupplung. Aufgelistet sind Schlämme, Druckluft, Wasser, chemische Lösungen und gasförmige Brennstoffe. Die Begriffe werden jeweils durch ein passendes Symbolbild visuell unterstützt.

Mobile Preview: Technische Darstellung einer PP-Klemmkupplung in Frontansicht. Die Skizze zeigt die relevanten Maße der Kupplung, darunter Länge, Höhe sowie Innen- und Außendurchmesser der Verschraubung. Die einzelnen Maße sind mit Pfeilstrichen und zugeordneten Buchstab

Mobile Preview: Montagegrafik einer PP-Klemmkupplung. Von oben nach unten ist zu sehen, wie die Kupplung geschlossen aussieht, anschließend geöffnet und auf ein Rohr aufgeschoben wird und schließlich vollständig montiert auf dem Rohr verschraubt ist. Rechts daneben stehe

PP 90° Winkel mit seitlichem IG PN16 DVGW - Klemm x Innengewinde x Klemm (25-32 mm) für PE-Druckrohre

Art.Nr.:: PP10013
Lieferzeit:: (Ausland abweichend)
Lagerbestand:: Stück

Größe:

Unser Normalpreis 5,78 EUR
Ihr Preis ab 4,62 EUR
Sie sparen 20%

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Beschreibung

PN16 PP Winkel 90° mit seitlichem IG DVGW – kompakter Winkelanschluss mit seitlichem Gewindeabgang für PE-Druckleitungen

Der PP Winkel klemm x seitliches IG x klemm PN16 ermöglicht eine platzsparende 90-Grad-Richtungsänderung von PE-Druckrohren mit seitlichem Gewindeabgang. Er wird eingesetzt, wenn Rohrführung und Gewindetechnik seitlich kombiniert werden müssen, z. B. bei Armaturen in engen Technikbereichen.

Produktmerkmale ▼

Seitenwinkel Bauform - ideal für Richtungsänderungen mit seitlichem Abzweig in engen Installationsbereichen
Klemm x seitliches Innengewinde x klemm - PE-Druckrohr in Klemmtechnik plus Gewindeanschluss für Außengewinde-Komponenten
Sichere Abdichtung durch innenliegenden O-Ring - sofort druckdicht nach Montage
PN16 / 16 bar Druckfestigkeit – zuverlässig für anspruchsvolle Druckanwendungen
DVGW-zertifiziert – für Trinkwasserinstallationen zugelassen (bei Einsatz DVGW-zertifizierter Komponenten)
UV-, Ozon- & witterungsbeständig – ideal für dauerhafte Außeninstallationen
Korrosionsfreies PP-Polypropylen aus europäischer Fertigung – langlebig & absolut zuverlässig
Einfache, schnelle Montage ohne Schweißen oder Strom – jederzeit wieder lösbar
Geeignet für Wasser, Druckluft, Schmutzwasser, Schlamm und schwach chemische Medien

⚠ Hinweis: Nicht geeignet für Warmwasser, Heizungsanlagen oder Dauertemperaturen über 40 °C.

Einsatzbereiche & kompatible Medien ▼

Diese Kupplung eignet sich für die Verbindung von PE-Druckrohren in folgenden Anwendungen:

Anwendung	Medien
Bewässerungsanlagen (Garten, GALABau, Landwirtschaft)	Wasser
Hauswasserwerke, Brunnenleitungen, Zisternen, Filtertechnik	Trinkwasser*
Außenwasserstellen, IBC-Technik, Gartenleitungen	Regen- & Grauwasser
Technische Anlagen & Industrie	Druckluft, Schmutzwasser, salzhaltige & chlorhaltige Flüssigkeiten, schwach chemische & alkalische Lösungen

* Trinkwasser nur bei Einsatz von DVGW-zertifizierten Komponenten im Gesamtsystem.

Passendes Zubehör ▼

Zubehör	Nutzen & Vorteile
PE-Druckrohr	Perfekte Passung zu PN16 Klemmkupplungen — ideal für Neuverlegung, Erweiterung und Reparaturen
Montageschlüssel für PP Klemmkupplungen	Gleichmäßiges Festziehen bei engen Platzverhältnissen oder großen Dimensionen — verhindert Überdrehen und schont die Dichtung
Rohrschere für PE-Rohre	Sauberer, gerader Schnitt — keine gequetschten Rohrenden, optimale Voraussetzung für perfekte Dichtheit
Entgrater für PE-Druckrohre	Entfernt scharfe Kanten — erleichtert das Einschieben über den O-Ring und verlängert die Lebensdauer der Dichtung

FAQ – Fragen & Antwort ▼

WANN IST EIN WINKEL MIT SEITLICHEM INNENGEWINDE SINNVOLLER ALS EIN NORMALER WINKEL ODER EIN T-STÜCK?

▼

Wenn die Leitung abgewinkelt werden muss und ein seitlicher Anschluss für Magnetventile, Pumpenarmaturen oder Messgeräte benötigt wird, spart diese Bauform zusätzliche Fittings und minimiert Leckstellen.

WIE DRUCKSTABIL IST EIN WINKEL MIT SEITLICHEM INNENGEWINDE IM DAUERBETRIEB MIT SCHALTVENTILEN ODER DRUCKSTOẞEN?

▼

Durch den PN16-Druckbereich, PP-Körper und O-Ring bleibt die Verbindung auch bei Pumpenschaltungen, Rückschlägen oder schnellen Durchflusswechseln langfristig dicht und formstabil.

KANN SICH DAS SEITLICHE IG LOCKERN ODER MUSS MAN ES REGELMÄßIG NACHZIEHEN?

▼

Bei richtiger Montage nicht, nein. Wenn das Rohr korrekt eingeschoben und handfest verschraubt ist, bleibt das Innengewinde stabil. Sollte später etwas ausgerichtet werden müssen, kann es problemlos nachjustiert werden.

➔ Zum großen FAQ mit allen Fragen rund um PP Klemmkupplungen

Größenhinweis ▼

Für eine absolut dichte Verbindung muss die Größe des Fittings exakt zur Größe des PE-Rohres passen.
Wichtig: PE-Druckrohre werden über den Außendurchmesser angegeben, Klemmkupplungen über den passenden Innendurchmesser.

➔ Außendurchmesser des PE-Rohrs = benötigte Kupplungsgröße
(z. B. 32 mm PE-Rohr → 32 mm PP Winkel mit seitlichem IG)

Montagehinweis ▼

Das PE-Rohr bis zum inneren Anschlag in die Kupplung einschieben – dabei bewusst über den Widerstand des O-Rings drücken, damit dieser vollständig anliegen kann. Anschließend die Überwurfmutter handfest anziehen.
Nicht mit übermäßiger Kraft oder Werkzeug überdrehen, da sonst die Dichtung beschädigt werden kann.

➔ Zur ausführlichen Montageanleitung auf der Kategorieseite PP-Klemmkupplungen PN16
