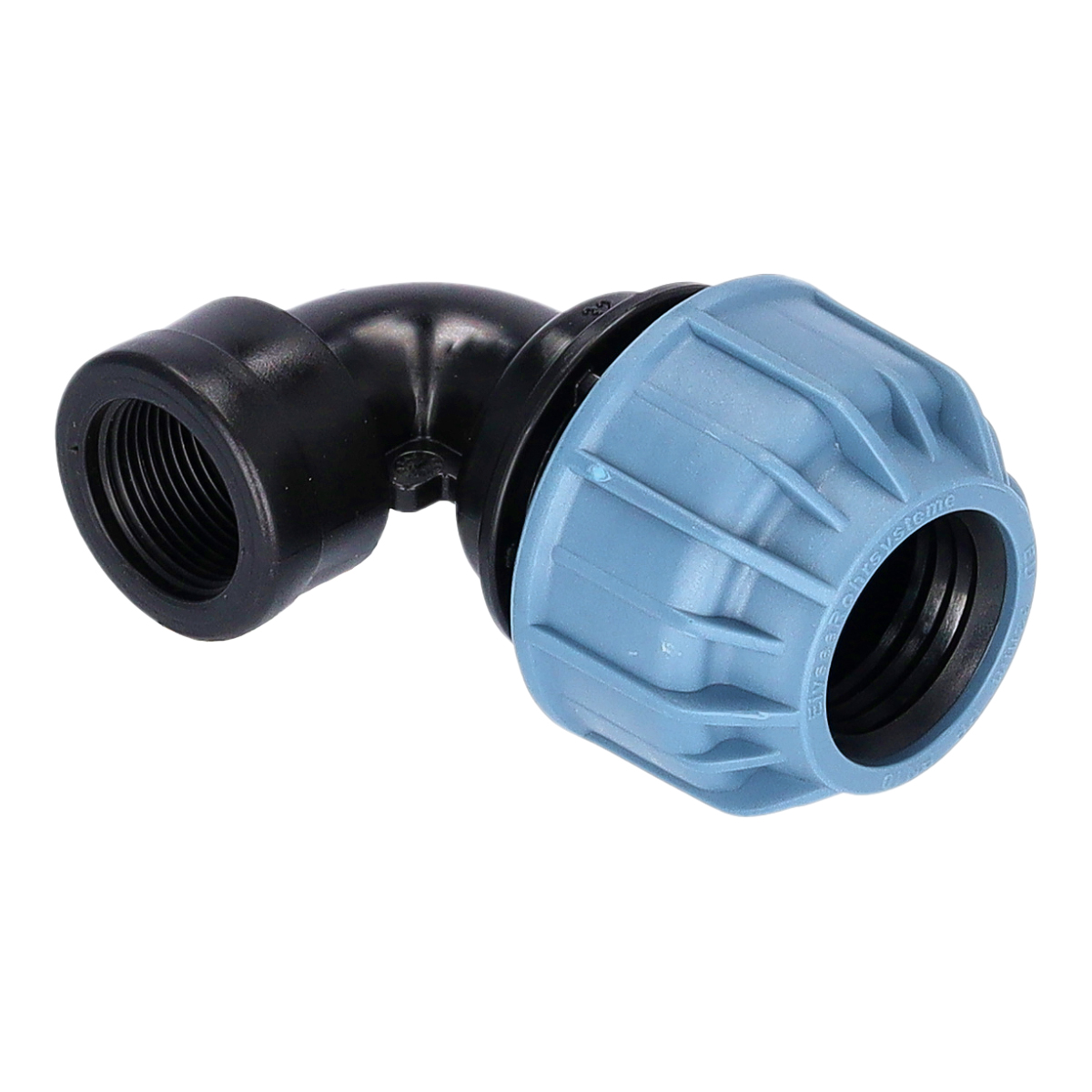

PP Winkel 90° klemm x IG - PN10
.jpg "PP Winkel 90° klemm x IG - PN10")
- Geeignet für den Transport von Wasser, gasförmigen Brennstoffen, Druckluft, chemischen Lösungen und Schlämmen unter Hochdruck
- Für Neuverlegung/Reparatur an Beregnungsanlagen für Grünflächen, Landwirtschaft, Sportanlagen, Golfplätze, Reitanlagen, Hauptleitungen in der Wasserversorgung oder Hauptanschlussleitung für Trinkwasser
- Trinkwasserzertifiziert, wetterbeständig, UV-beständig und Ozon-beständig
- Höchste Qualität, Made in Europe, zertifizierten Rohrmaterialien, PP-Fittings aus PP Polypropylen, schwarz/blau
- Arbeitsdruck bei 20°C: PN10 (10bar)
Die Fittings dürfen nicht in Verbindung mit heißem Wasser verwendet werden, auch wenn sie denselben Temperaturen wie das PE-Rohr selbst standhalten.
PP-Klemmverbinder, für PE-Druckrohrsysteme, einfach und schnelle Montage, Klemmverbinder sind jederzeit wieder lösbar, die Korrosionsbeständigkeit des Kunstoffs sorgt für eine längere Lebensdauer.
Problemlose Verbindungen bei Beregnungs- und Bewässerungssystemen, kein aufwändiges Schweißen, unabhängig vom Wetter, für die Installation ist keine Energiezufuhr erforderlich wie beim Schweißen, Qualität entspricht Industriefitting-Standard.
Montageanleitung von Größe 16mm bis 63mm
1. Die Mutter bis zum letzten Gewindegang aufdrehen, jedoch nicht entfernen.
2. Rohr rechtwinkelig abschneiden, Grate entfernen.
3. Rohr bis zum Anschlag in den Fitting schieben, Länge am Rohr markieren.
2. Rohr rechtwinkelig abschneiden, Grate entfernen.
3. Rohr bis zum Anschlag in den Fitting schieben, Länge am Rohr markieren.
4. Das Rohr durch die Mutter, den Spaltring und den O-Ring drücken, bis ein Widerstand spürbar ist. (Die Markierung auf dem Rohr befindet sich nun genau vor der Mutter.
.jpg)
5. Die Mutter von Hand anziehen. (Bei Größen ab 40mm, wird empfohlen die von Hand festgezogene Mutter mit einem Schlüssel, um eine weitere halbe Umdrehung festzuziehen.)
Anmerkung:
- Das Schmieren des Rohrendes ist nicht verpflichtend vorgeschrieben, aber erleichtert das Einführen des Rohres. (Silikonschmiermittel verwenden)
- Das Abnehmen der Mutter verursacht keine Probleme.
- Die voll hydraulische Abdichtung wird erreicht, sobald das Rohr durch den O-Ring geführt wird.
