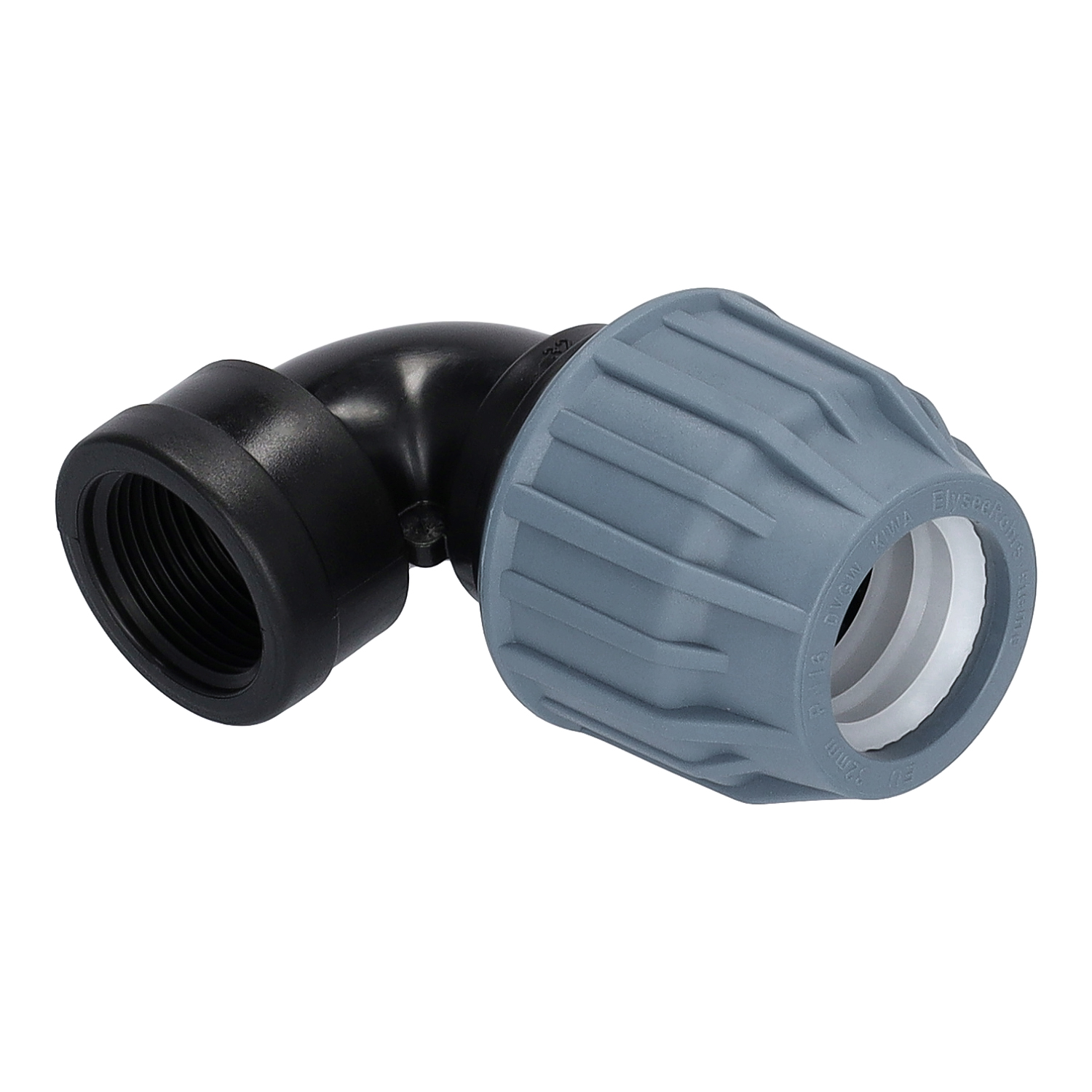

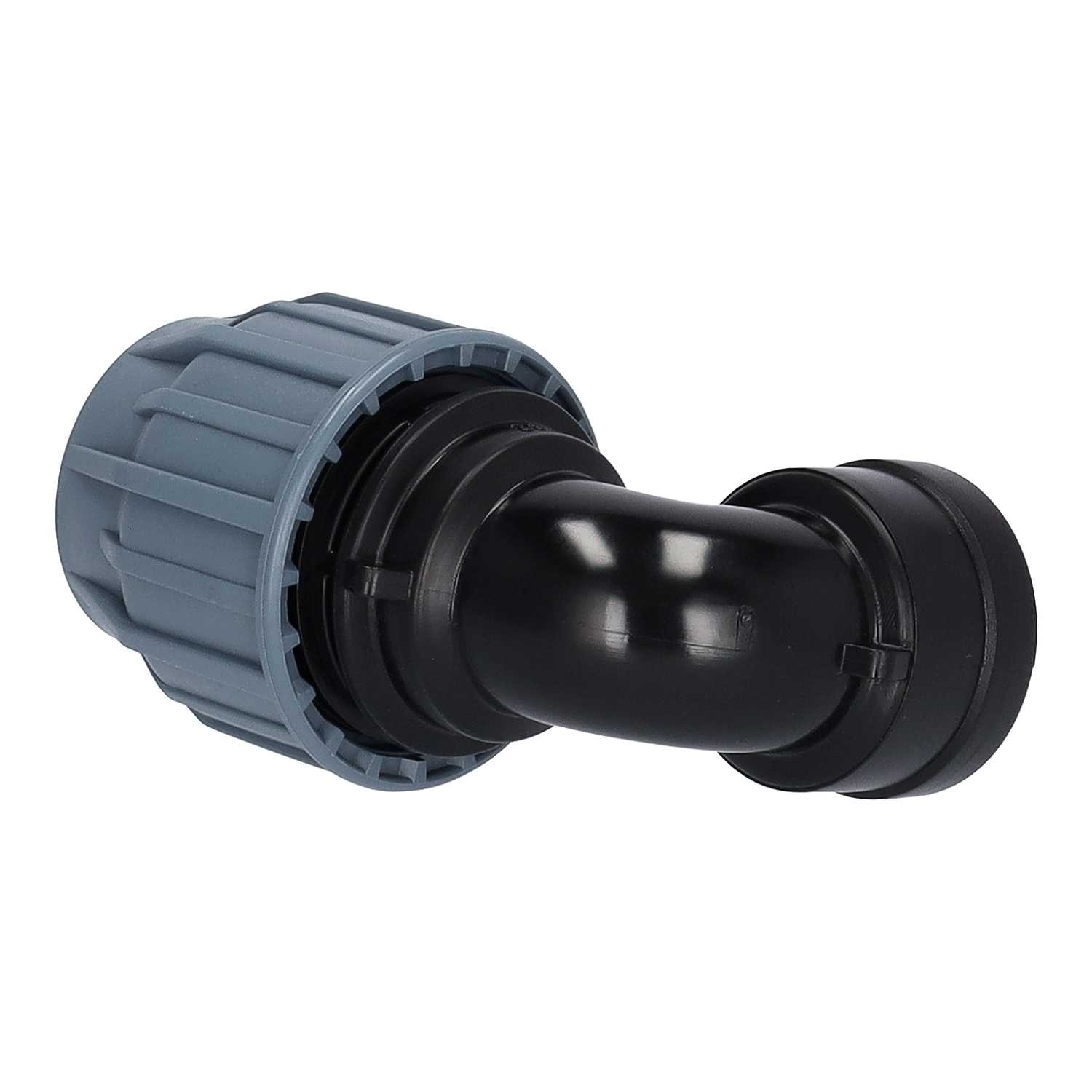

PN16 PP Winkel klemm x IG DVGW – druckdichter Winkelübergang von PE-Druckleitung auf Innengewinde
Der PP Winkel klemm x IG PN16 ermöglicht einen 90-Grad-Übergang von PE-Druckrohr auf ein Außengewinde, z. B. an Magnetventilen, Pumpenausgängen, Messingarmaturen oder IBC-Adaptern. Er ist ideal für enge Einbausituationen, in denen eine direkte Richtungsänderung und ein Gewindeanschluss benötigt werden.
Produktmerkmale ▼
-
90° L-Form mit Gewindeanschluss - ideal für Richtungsänderungen in engen Einbausituationen
-
Klemm x Innengewinde IG - zur Verbindung zwischen PE-Druckrohr und Komponenten mit Außengewinde
-

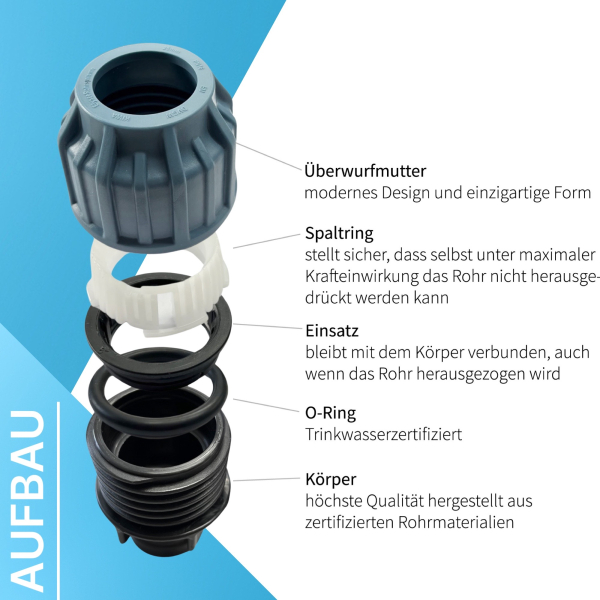

Sichere Abdichtung durch innenliegenden O-Ring - sofort druckdicht nach Montage (⚠ O-Ring nur in der Klemmverschraubung, die Gewindeverbindung muss zusätzlich abgedichtet werden)
-
PN16 / 16 bar Druckfestigkeit – zuverlässig für anspruchsvolle Druckanwendungen
-
DVGW-zertifiziert – für Trinkwasserinstallationen zugelassen (bei Einsatz DVGW-zertifizierter Komponenten)
-
UV-, Ozon- & witterungsbeständig – ideal für dauerhafte Außeninstallationen
-
Korrosionsfreies PP-Polypropylen aus europäischer Fertigung – langlebig & absolut zuverlässig
-
Einfache, schnelle Montage ohne Schweißen oder Strom – jederzeit wieder lösbar
-
Geeignet für Wasser, Druckluft, Schmutzwasser, Schlamm und schwach chemische Medien
⚠ Hinweis: Nicht geeignet für Warmwasser, Heizungsanlagen oder Dauertemperaturen über 40 °C.
Einsatzbereiche & kompatible Medien ▼
Diese Kupplung eignet sich für die Verbindung von PE-Druckrohren in folgenden Anwendungen:
| Anwendung |
Medien |
| Bewässerungsanlagen (Garten, GALABau, Landwirtschaft) |
Wasser |
| Hauswasserwerke, Brunnenleitungen, Zisternen, Filtertechnik |
Trinkwasser* |
| Außenwasserstellen, IBC-Technik, Gartenleitungen |
Regen- & Grauwasser |
| Technische Anlagen & Industrie |
Druckluft, Schmutzwasser, salzhaltige & chlorhaltige Flüssigkeiten, schwach chemische & alkalische Lösungen |
* Trinkwasser nur bei Einsatz von DVGW-zertifizierten Komponenten im Gesamtsystem.
Passendes Zubehör ▼
| Zubehör |
Nutzen & Vorteile |
| PE-Druckrohr |
Perfekte Passung zu PN16 Klemmkupplungen — ideal für Neuverlegung, Erweiterung und Reparaturen |
| Montageschlüssel für PP Klemmkupplungen |
Gleichmäßiges Festziehen bei engen Platzverhältnissen oder großen Dimensionen — verhindert Überdrehen und schont die Dichtung |
| Rohrschere für PE-Rohre |
Sauberer, gerader Schnitt — keine gequetschten Rohrenden, optimale Voraussetzung für perfekte Dichtheit |
| Entgrater für PE-Druckrohre |
Entfernt scharfe Kanten — erleichtert das Einschieben über den O-Ring und verlängert die Lebensdauer der Dichtung |
FAQ – Fragen & Antwort ▼
?
EIGNET SICH DER WINKEL KLEMM X IG FÜR DEN DIREKTEN ANSCHLUSS VON MAGNETVENTILEN?
▼
Ja, der PP Winkel klemm x IG PN16 wird häufig genutzt, um Magnetventile mit Außengewinde direkt an PE-Druckleitungen anzuschließen. Die 90-Grad-Form sorgt für eine kompakte, saubere Rohrführung in Ventilboxen oder Technikräumen.
?
KANN DER PP WINKEL IG BEI BEENGTEN PLATZVERHÄLTNISSEN IM SCHACHT ODER BRUNNENSCHACHT VERBAUT WERDEN?
▼
Ja, durch die kompakte Bauform lässt sich der Winkel klemm x IG auch dort einsetzen, wo für lange Fittings oder Bogenkombinationen kein Platz ist. Die Kombination aus Richtungsänderung und Gewindeanschluss spart zusätzliche Übergänge und reduziert Verbindungsstellen.
?
KANN DAS IG GEWINDE DES WINKELS AUCH MIT METALLGEWINDE DAUERHAFT VERBUNDEN WERDEN?
▼
Ja, bei korrekter Abdichtung mit PTFE-Band oder Hanf kann das IG sicher mit Messing- oder Edelstahlfittings betrieben werden. Wichtig ist ein kontrolliertes Anziehen ohne Überdrehen, damit der Kunststoffkörper nicht überlastet wird.
➔ Zum großen FAQ mit allen Fragen rund um PP Klemmkupplungen

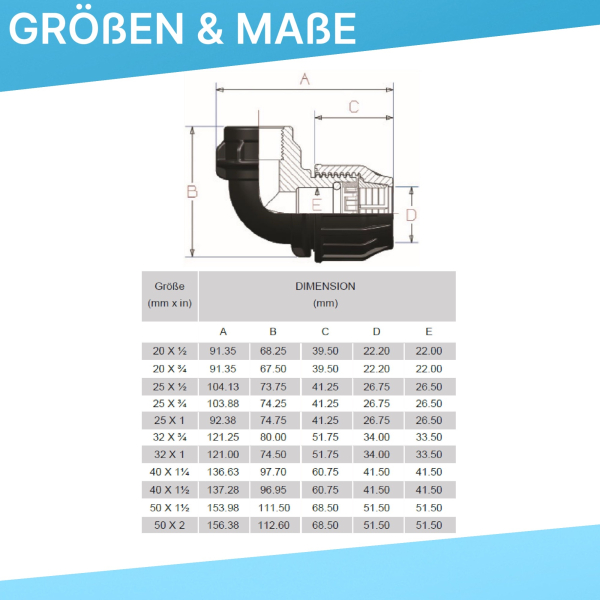

Größenhinweis ▼
Für eine absolut dichte Verbindung muss die Größe des Fittings exakt zur Größe des PE-Rohres passen.
Wichtig: PE-Druckrohre werden über den Außendurchmesser angegeben, Klemmkupplungen über den passenden Innendurchmesser.
➔ Außendurchmesser des PE-Rohrs = benötigte Kupplungsgröße
(z. B. 20 mm PE-Rohr → 20 mm PP-Winkel)

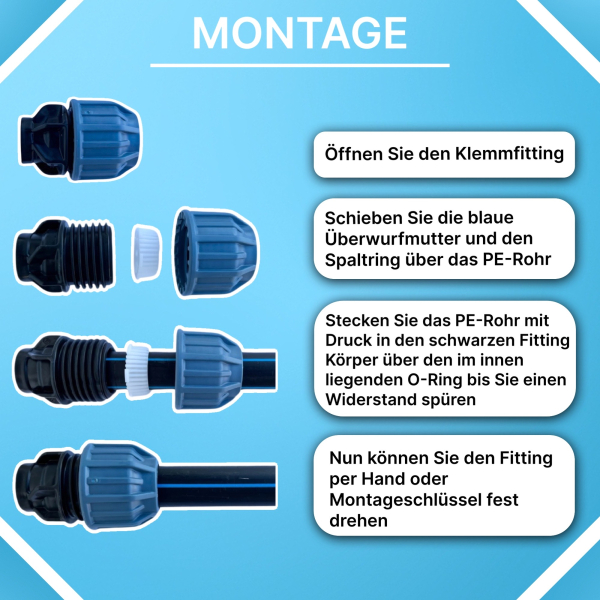

Montagehinweis ▼
Das PE-Rohr bis zum inneren Anschlag in die Kupplung einschieben – dabei bewusst über den Widerstand des O-Rings drücken, damit dieser vollständig anliegen kann. Anschließend die Überwurfmutter handfest anziehen.
Nicht mit übermäßiger Kraft oder Werkzeug überdrehen, da sonst die Dichtung beschädigt werden kann.
➔ Zur ausführlichen Montageanleitung auf der Kategorieseite PP-Klemmkupplungen PN16
Angaben zur Produktsicherheit
▼
Marke: Elysee
Herstellungsort: Zypern
