Automatisches Wasser Nachspeise-Set - Elektirische Zisternen Nachfüllung
.png "Automatisches Wasser Nachspeise-Set - Elektirische Zisternen Nachfüllung")
.png "Automatisches Wasser Nachspeise-Set - Elektirische Zisternen Nachfüllung")
.png "Automatisches Wasser Nachspeise-Set - Elektirische Zisternen Nachfüllung")
-
automatische und zuverlässige Wasserversorgung
-
bedarfsgerechte Nachspeisung
-
individuell einstellbar
-
entspricht DIN EN 1717
Die automatische Zisternen-Nachspeise ist die ideale Lösung für eine zuverlässige und effiziente Nutzung von Regenwasser in Ihrem Garten oder Haushalt. Mit modernster Technologie ausgestattet, sorgt dieses innovative Produkt dafür, dass Ihre Regenwasserzisterne immer optimal gefüllt ist, ohne dass Sie sich darum kümmern oder einen Leerlauf Ihrer Pumpe befürchten müssen.
Dank der automatischen Steuerung wird die Zisternen-Nachspeise nur aktiviert, wenn der Wasserstand unter den von Ihnen individuell bestimmten Wert fällt. Dadurch wird sichergestellt, dass immer ausreichend Wasser für die Bewässerung des Gartens, das Befüllen des Pools oder andere Zwecke zur Verfügung steht.
Bei Wassermangel wird über den Schwimmschalter das Magnetventil aktiviert, welches die Wassernachspeise in Gang setzt.
Mit der automatischen Zisternen-Nachspeise sparen Sie nicht nur Zeit und Mühe, Sie profitieren auch von einem komfortablen und nachhaltigen Umgang mit Regenwasser in Ihrem Haus und Garten.

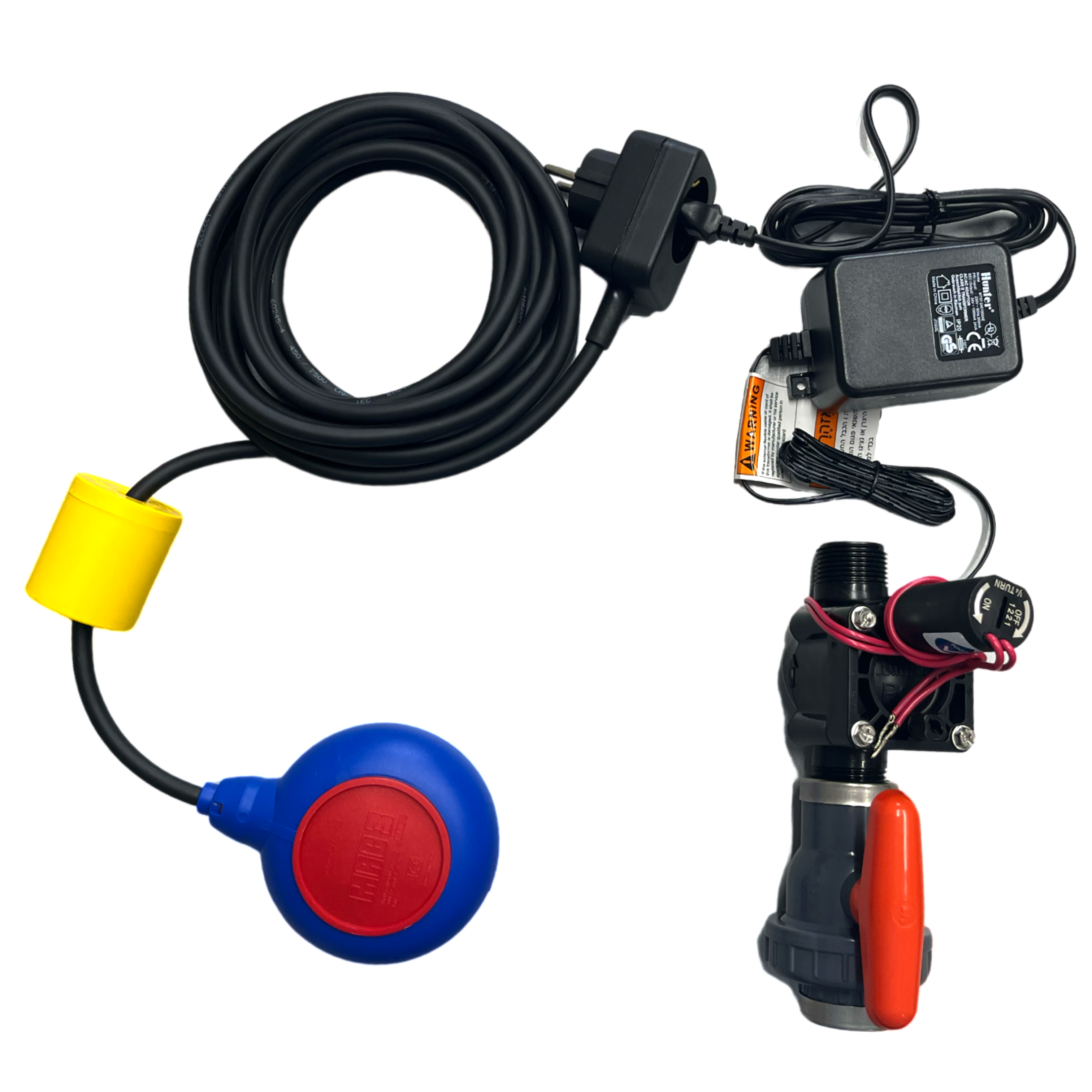

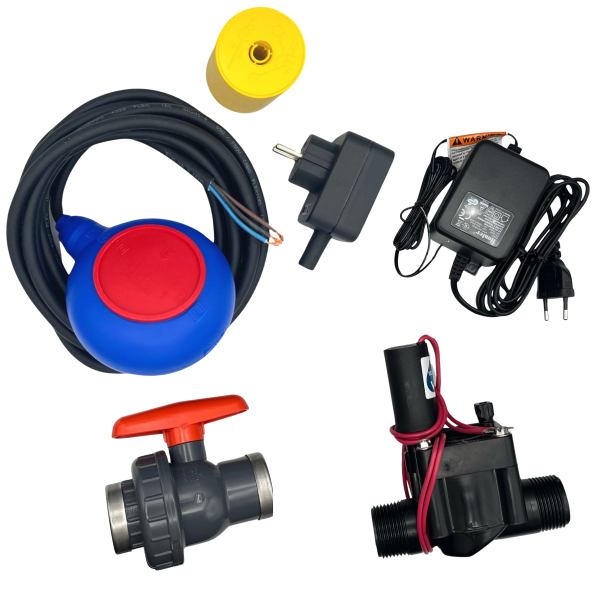

Lieferumfang:
Mit der automatischen Zisternen-Nachspeise sparen Sie nicht nur Zeit und Mühe, Sie profitieren auch von einem komfortablen und nachhaltigen Umgang mit Regenwasser in Ihrem Haus und Garten.
Lieferumfang:

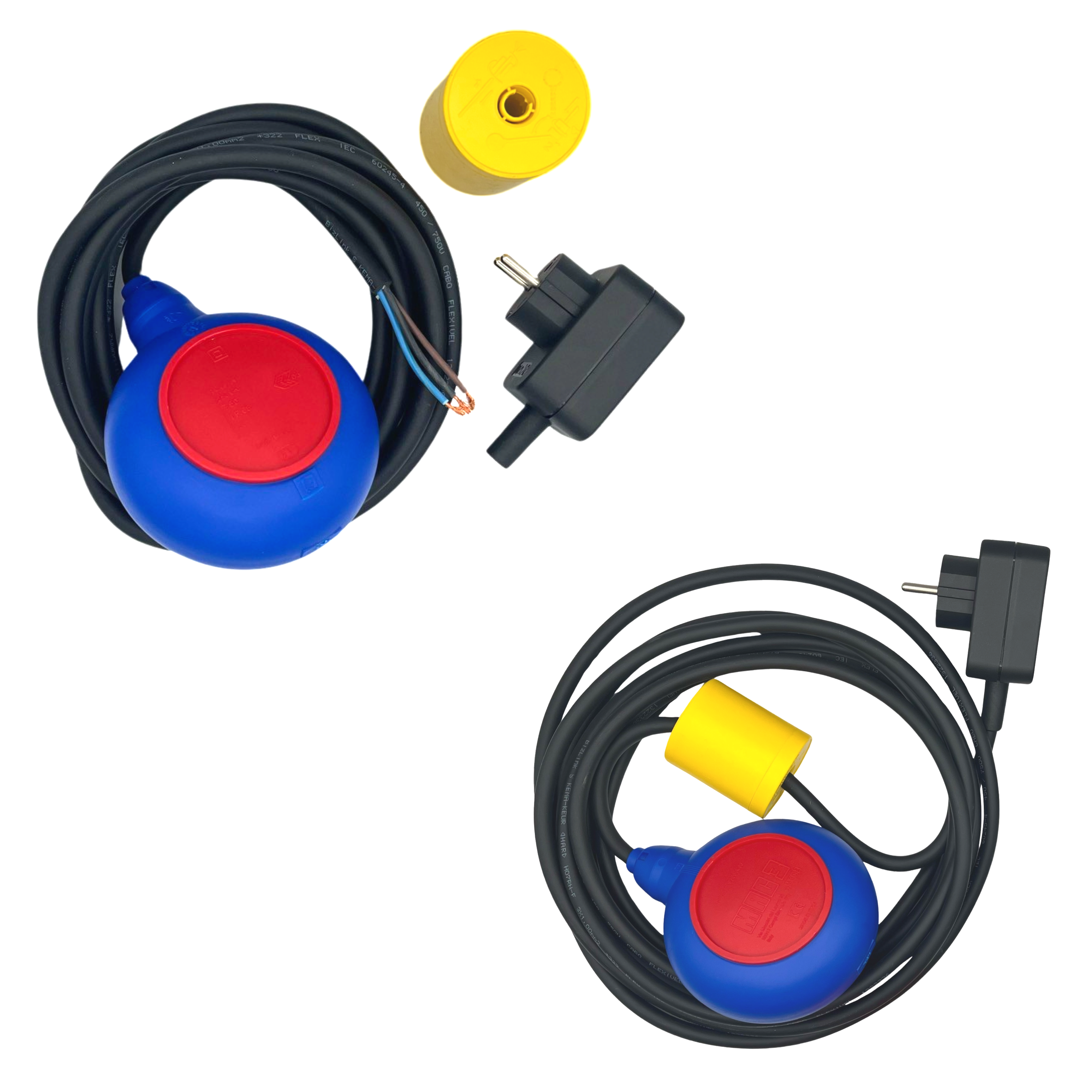

- Schwimmschalter - 5m länge
- Stecker-Gegenstecker 230v max 16A.

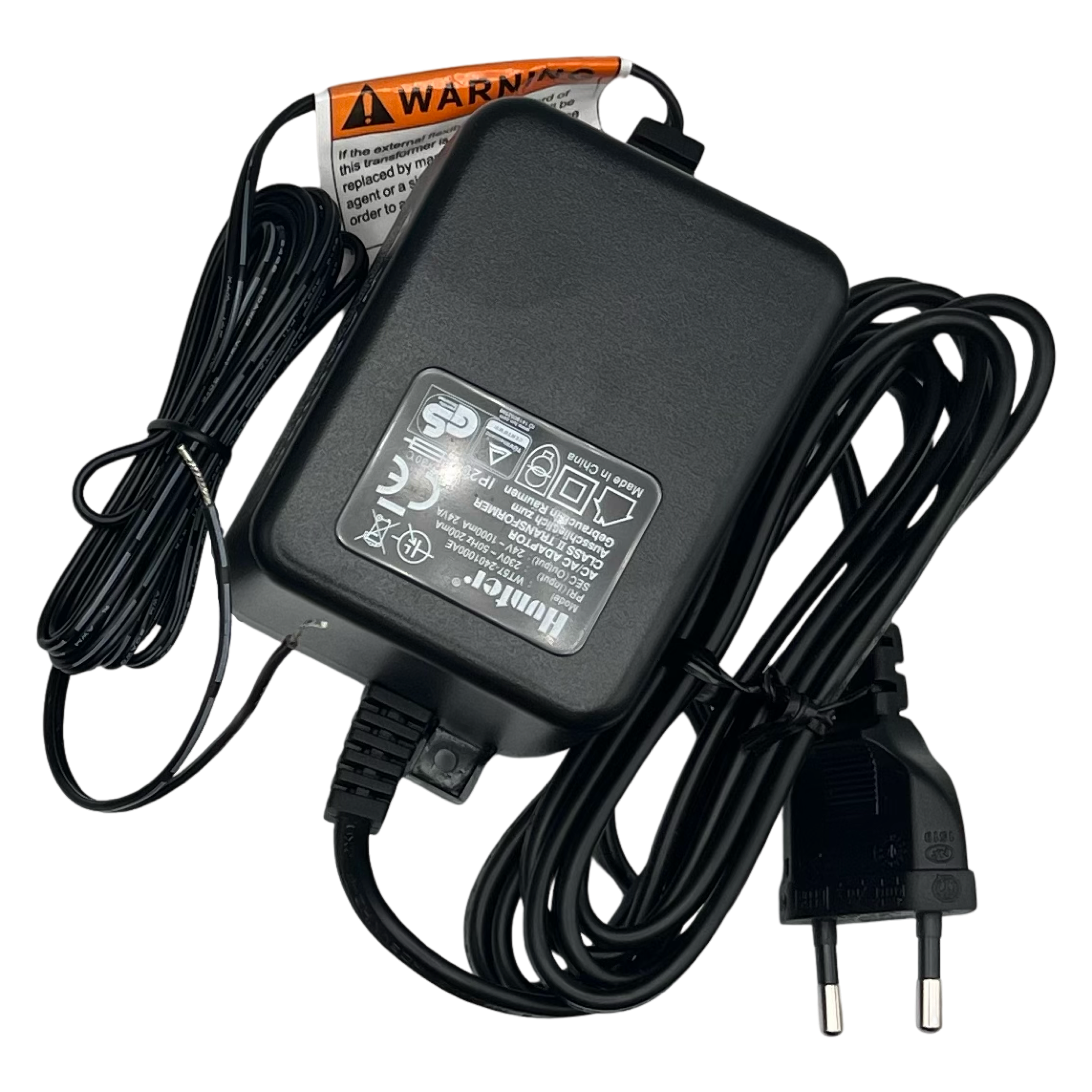

- Hunter Trafo - Innensteuergerät

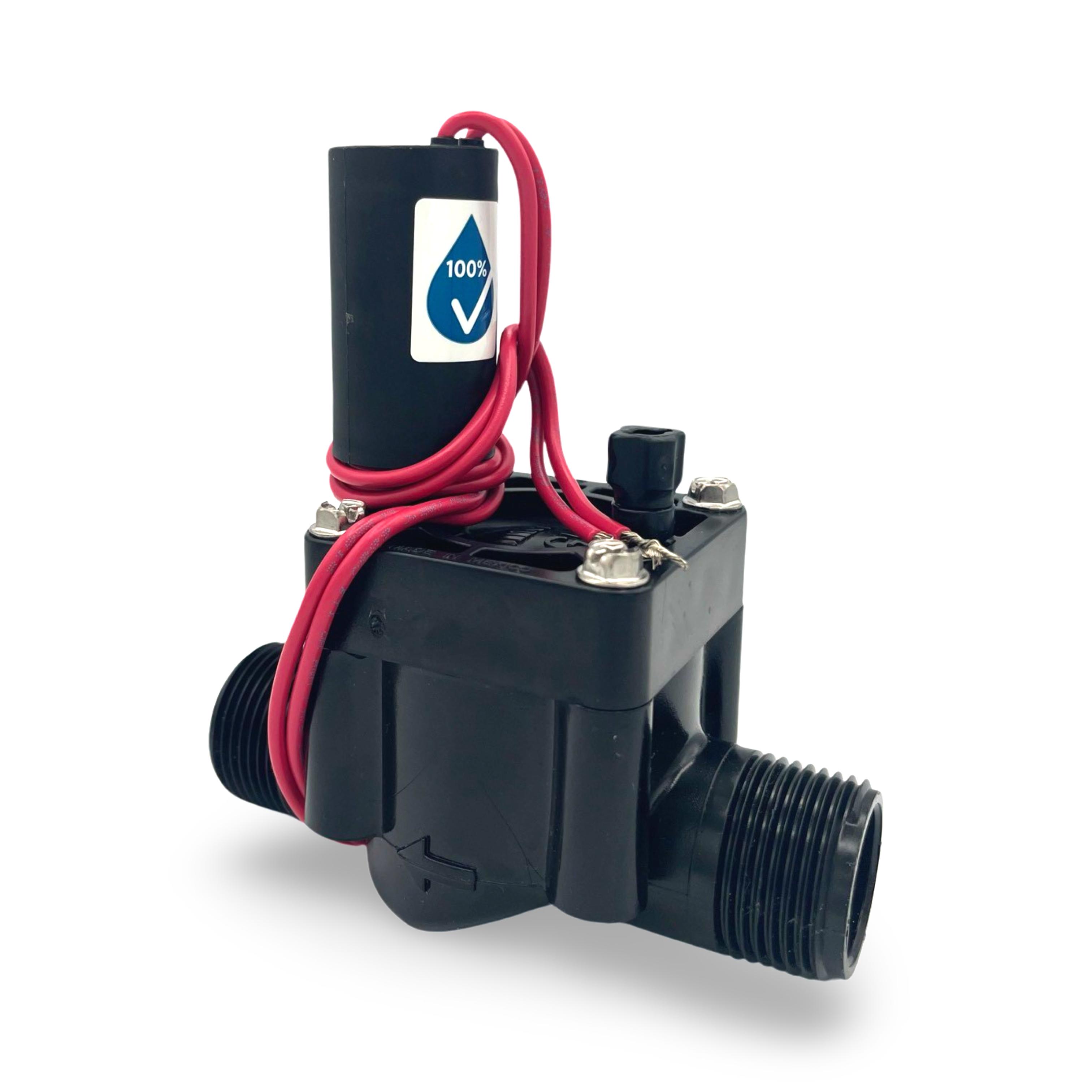

- Hunter PGV-101 Magnetventil
- PVC Kugelhahn 1" x 25mm
- Rohrschelle
Angaben zur Produktsicherheit
Marke: Van den Borne
Herstellungsort: Deutschland
.jpg)
Herstellungsort: Deutschland
WEEE-Reg.-Nr.: DE19996853
Herstellerinformationen
Kontakt:
Van den Borne
Saime-Genc-Ring 37
DE-53121 Bonn
www.vandenborne.de
info@vandenborne.de
D Die Regler wurden gemäss die CEI-Norm EN 60730 homologiert und entsprechen im Wesentlichen den Anforderungen der Richtlinie 2014/35/EU.
Der Regler ist mit einem flexiblen Kabel an die Pumpe gekuppelt:demzufolge kann der Niveaustand der Flüssigkeit, in welchen dieser getaucht wird, geregelt werden.
MONTAGE

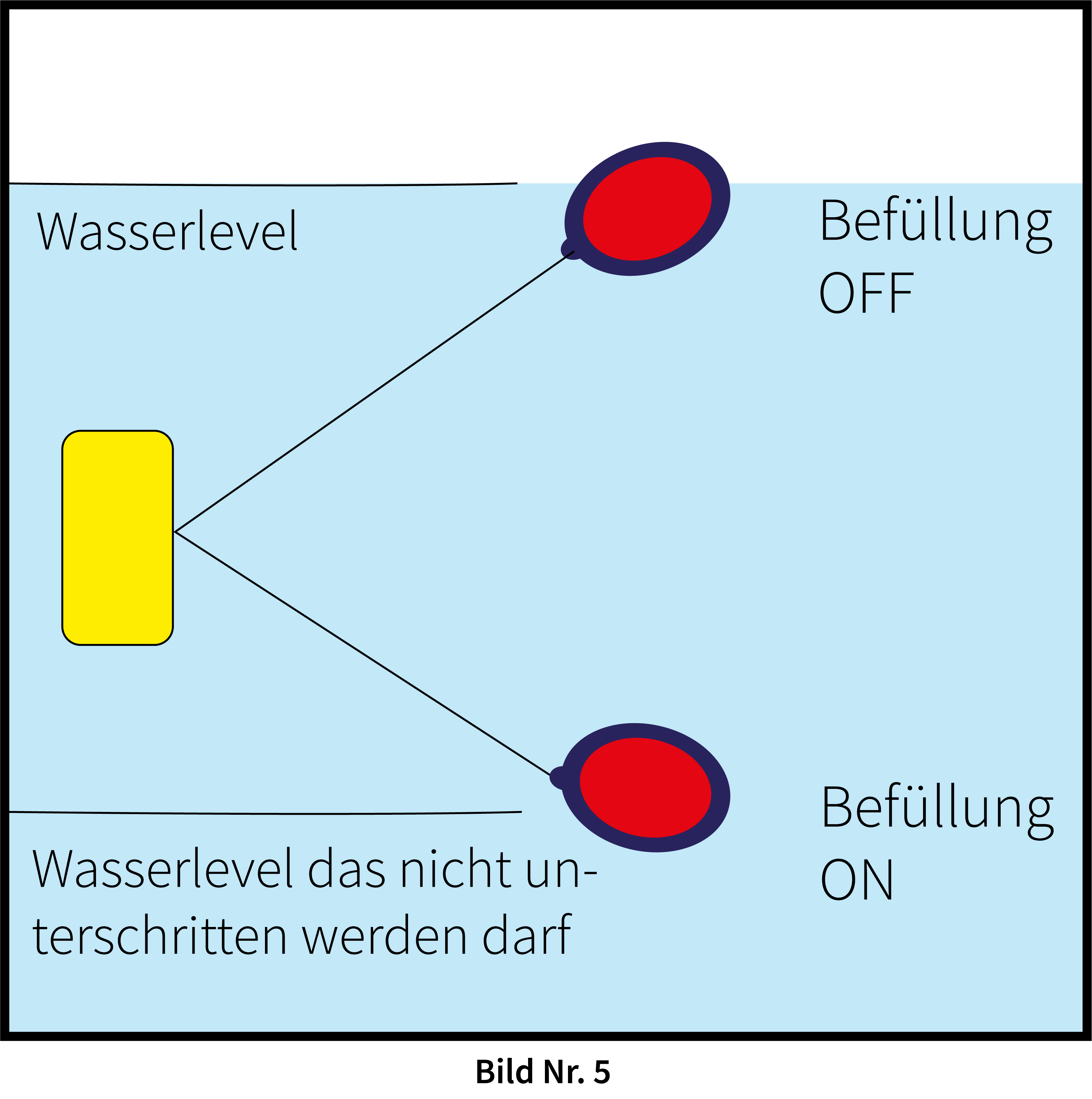

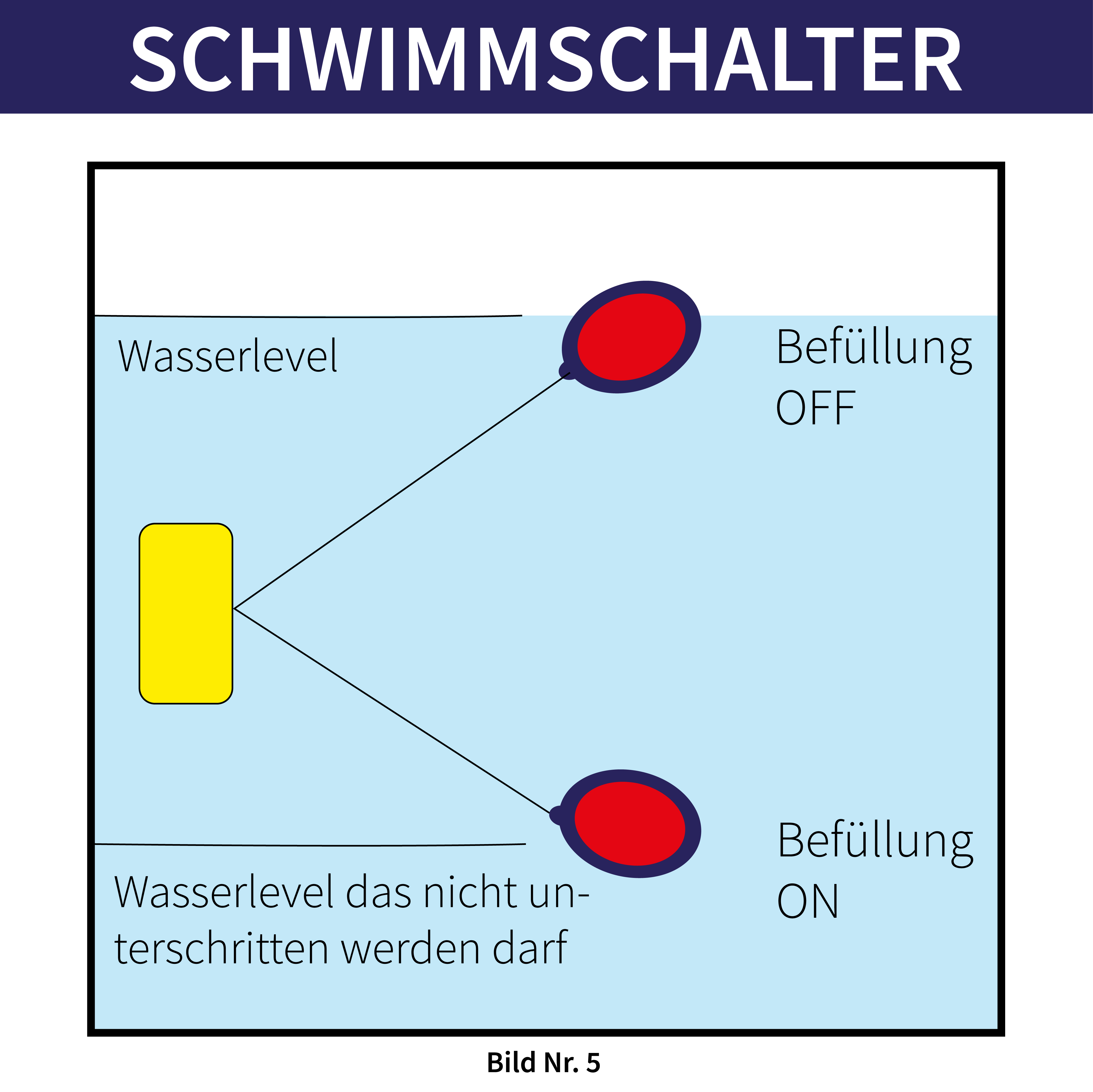

Für den korrekten Betrieb des Reglers muss das Elektrokabel wie aus Bild Nr.5 hervorgeht, im Inneren der Wanne oder des Brunnen befestigt werden. Die Länge des Kabellaufs von der Befestigungsstelle bis zum Reglerkörper, bestimmt den vollen Schwimmerausschlag und demzufolge den Abstand zwischen Stillstand-Niveau und Pumpenanlauf. Es soll darauf geachtet werden, dass der Schwimmerlauf nicht auf Hindernisse stossen kann. Eine Verlängerung des Kabels an dem Niveaustandsregler darf auf der Installation auf keinen Fall vorgenommen werden.
Eine evtl. Kabelverlängerung darf nicht ins Wasser getaucht werden.
Sollte der Schwimmer als Füllorgan eingesetzt werden, muss das System mit einem geeigneten Überlauf ausgerüstet sein.
MONTAGE DES GEGENGEWICHTES,FALLS VORGESEHEN.
Eine korrekte Installation des Gegengewichtes gemäss den aus Bild 7 hervorgehenden Anweisungen vornehmen.
1. Gegengewichtskabel von der konischen Seite aus mit einer Drehbewegung einführen. Dadurch wird der Kunststoffring an der Offnung ausgestossen (Falls erforderlich kann ein Schraubenzieher genommen werden). Ring an die Kabelstelle setzen, an welcher das Gegengewicht blockiert werden soll.
2. Gegengewicht durch leichten Druck und Ringdrehen auf den Ring setzen.
Das Gegengewicht wird ausschliesslich auf Bestellung geliefert.
ELEKTRISCHE ANSCHLÜSSE

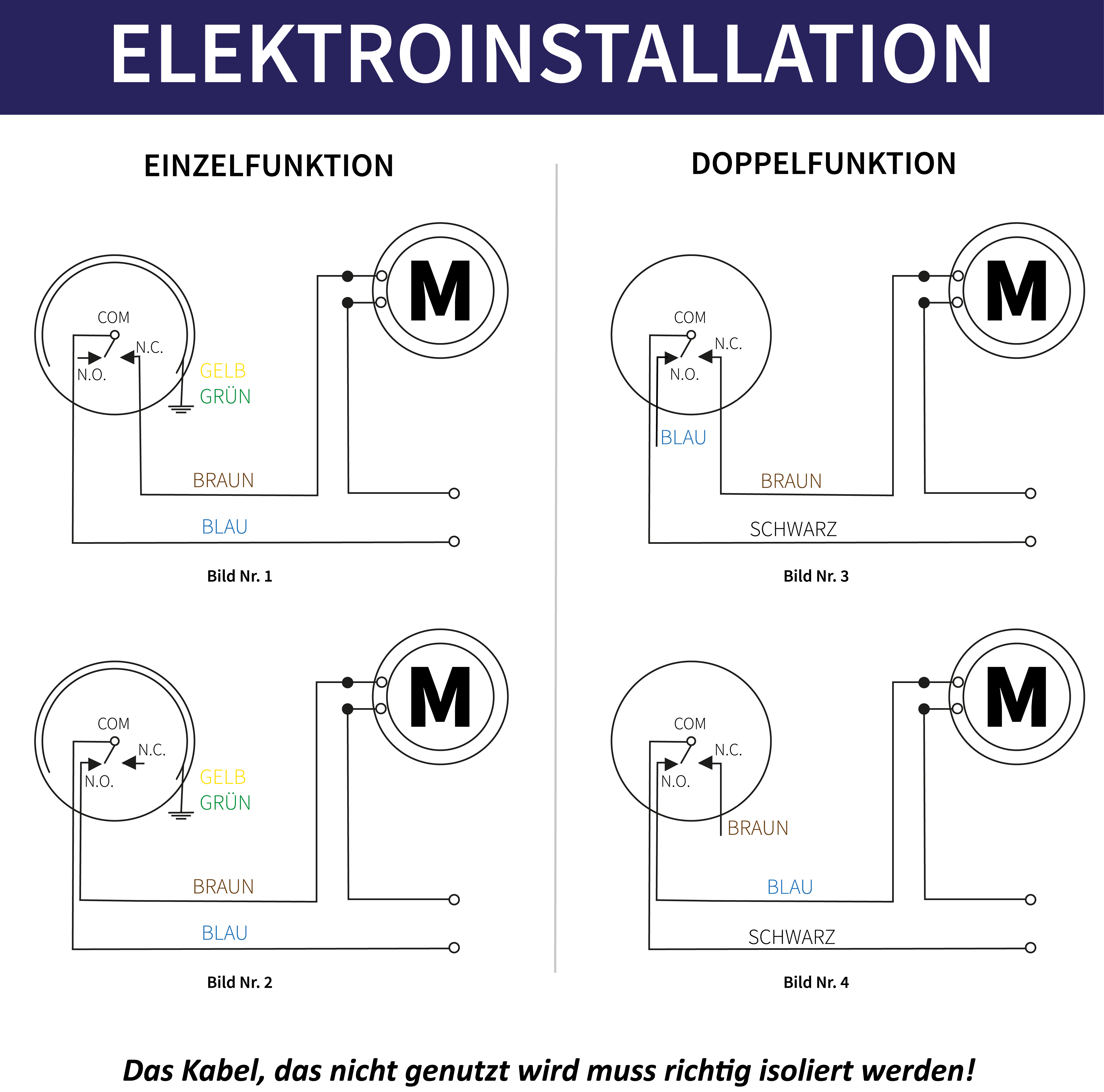

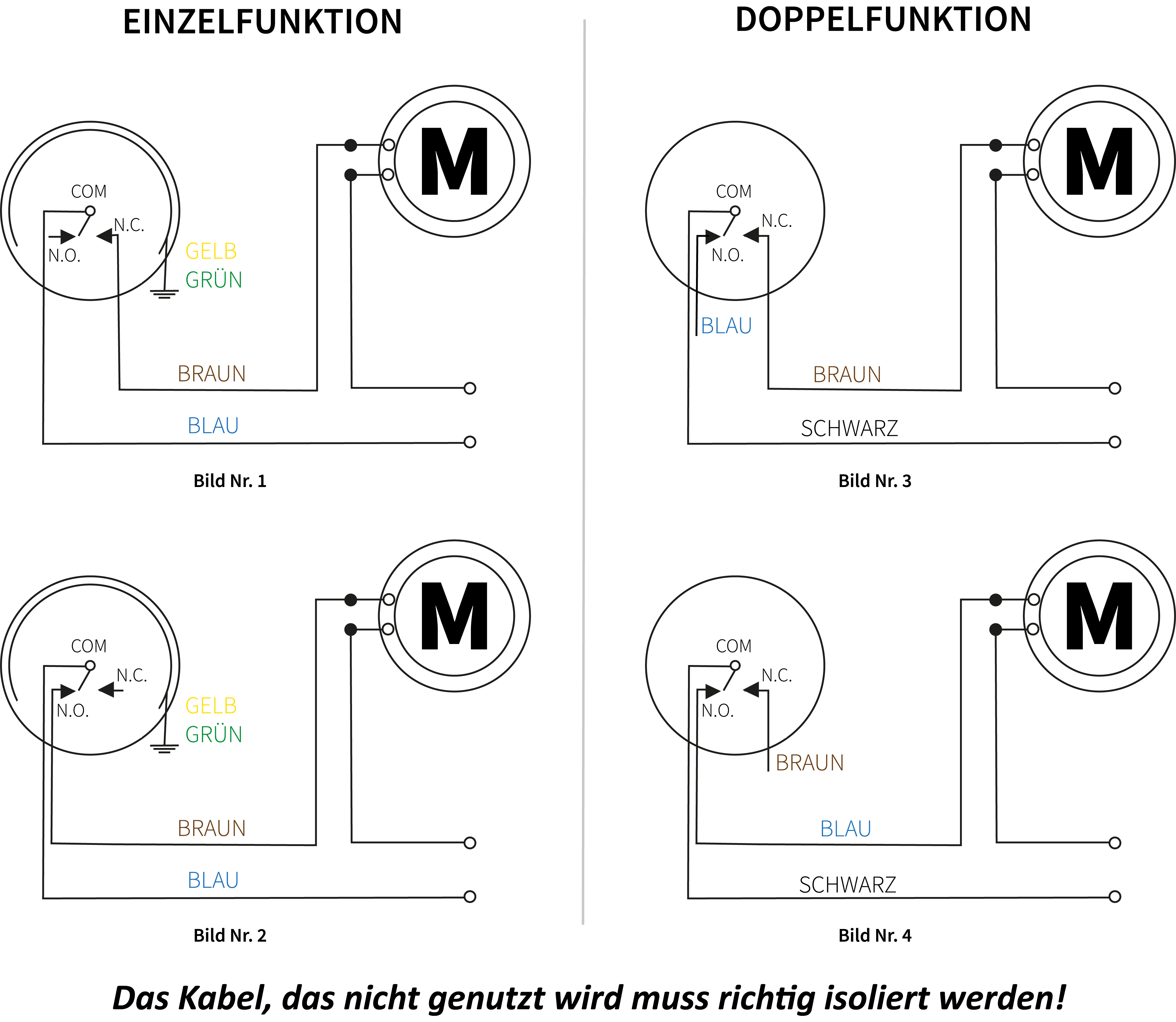

Fuer eine korrekte Installation wird auf die elektrischen schaltpläne bild nr. 1-2 [schwimmer einzelne funktion mit dem boden] und bild nr.3-4 [schwimmer doppelfunktion ohne dem boden] hingewiesen.
Die schwimmerschaltern mit doppelfunktion, nach anschluss des mikroschalter-endverschlusses und der verkabelung, fur füllen [fig. 2,4] oder entleeren [fig. 1,3] verwendet konnen werden.
Keine Arbeiten an dem Schwimmer vornehmen, erst muss der Strom an der Hauptschalttafel abgeschaltet werden.
ANMERKUNG
Bei den vorgenannten Anschlüssen überprüfen, dass max. Motoren-Spannung nicht die Werte des Niveaureglers überschreitet.
Das Speisekabel gehört zu einem festen Bestandteil des Reglers.Sollte dieses beschädigt sein, muss der Regler ausgewechselt werden.Kabel darf nicht repariert werden.Der gelb/grüne Erdleiter muss an eine passende Erdklemme geschlossen werden und Kabelschnitt mindestens 1mm? sein. Die Klemme muss gegen unvorhersehbare Lockerungen gesichert werden.
ELEKTRISCHE MERKMALE
- MAX.BETRIEBSTEMPERATUR: 50° C.
- SCHUTZGRAD: IP68.
- ANTRIEBSART/MERKMAL: 1B
(mikroauslöser in betrieb)
- VERSCHMUTZUNGSGRAD: 2
